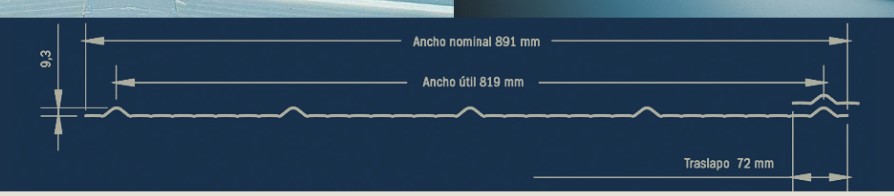

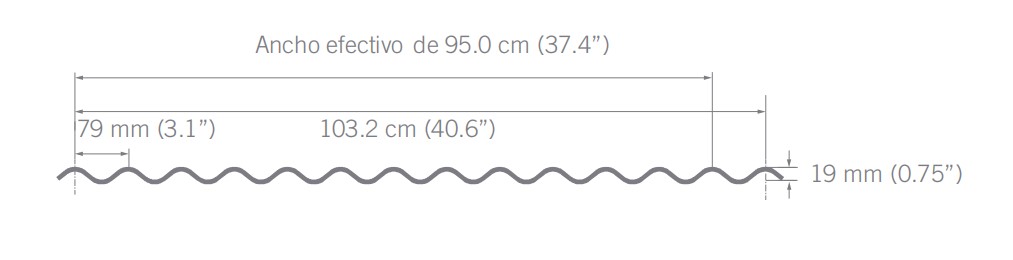

Estos son dos perfiles: chapa acanalada y chapa trapezoidal 5V. El 5V es un perfil típico en Chile.

Descripción de la máquina

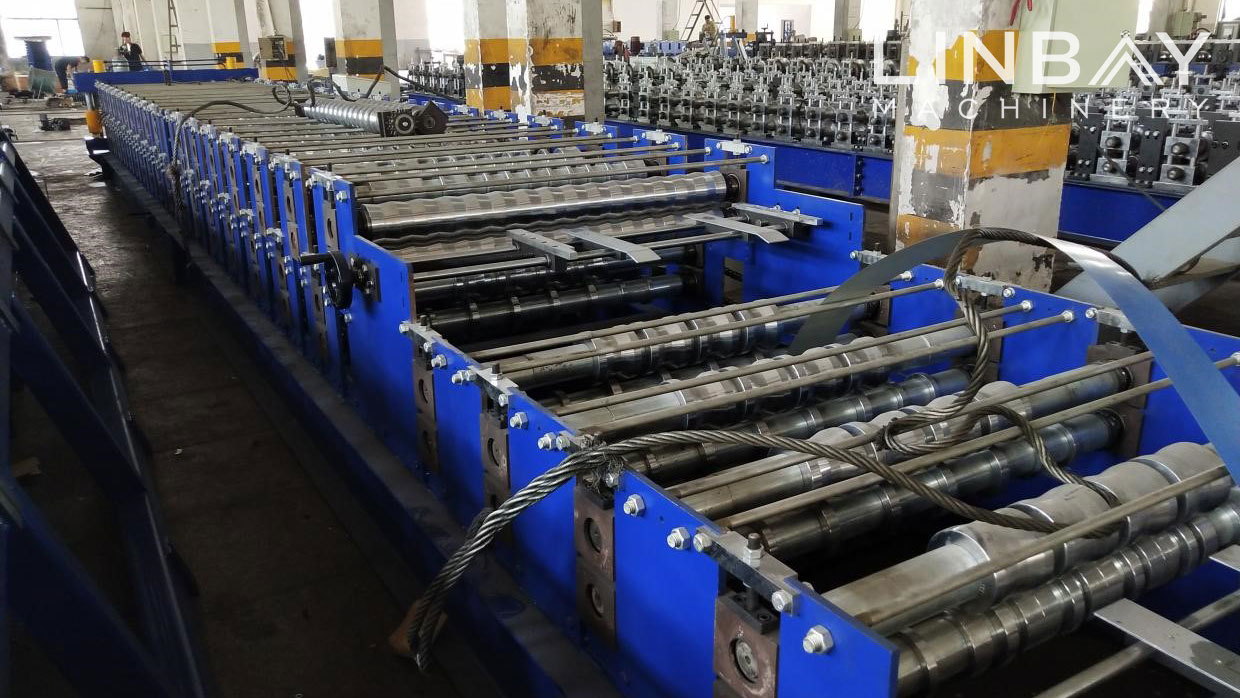

La máquina perfiladora de dos modelos para chapa acanalada y 5V puede producir perfiles de chapas onduladas y trapezoidales. La velocidad de la línea de producción es 12-15m/min. La materia puede ser acero galvanizado, acero galvalume y acero pintado poliester (Zintro, ZintroAlum y Pintro). Por regla general, los grosores son cal24, cal25, cal26, cal27, cal28, cal29, cal30.

En cuanto a la parte principal de la línea, la perfiladora, cabe señalar que se caracteriza por la estructura de soporte de panel y el sistema de cadena, Se trata de una combinación eficiente y económico. Cada perfil necesita 16 pasos para conformar. En este caso, la perfiladora de dos modelos ahorra el espacio y es más económica que dos máquinas separadas.

En la parte trasera es la guillotina hidráulica a máquina parada. Antes de cortar, a través del uso de encoder (de marca Koyo), se controlará perfectamente la longitud requerida. Cuando el encoder mide la longitud ingresada por el cliente en la pantalla, la máquina se detiene automáticamente y realiza el proceso de corte. Controlamos bien la tolerancia de ±0.5mm/3m.

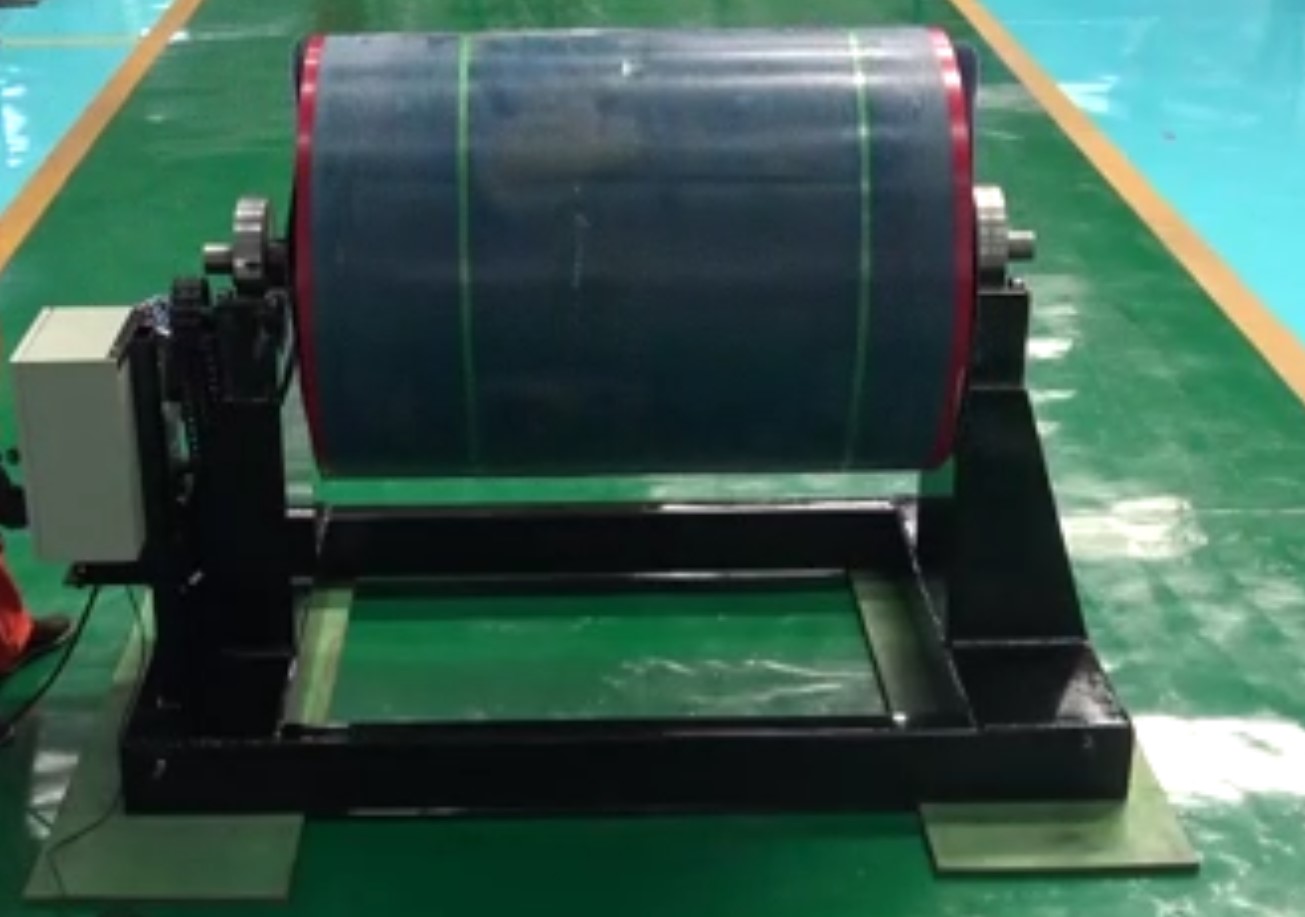

La línea de producción de chapa acanalada y 5V cuenta con componentes como desbobinador eléctrico de 5 toneladas, máquina conformadora de dos capas, guillotina hidráulica, grupo hidráulico, mesas de salida y gabinete de control.

Parámetros
