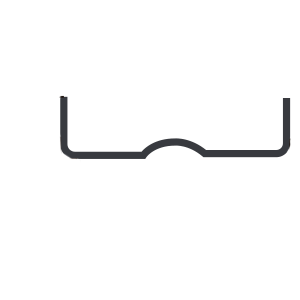

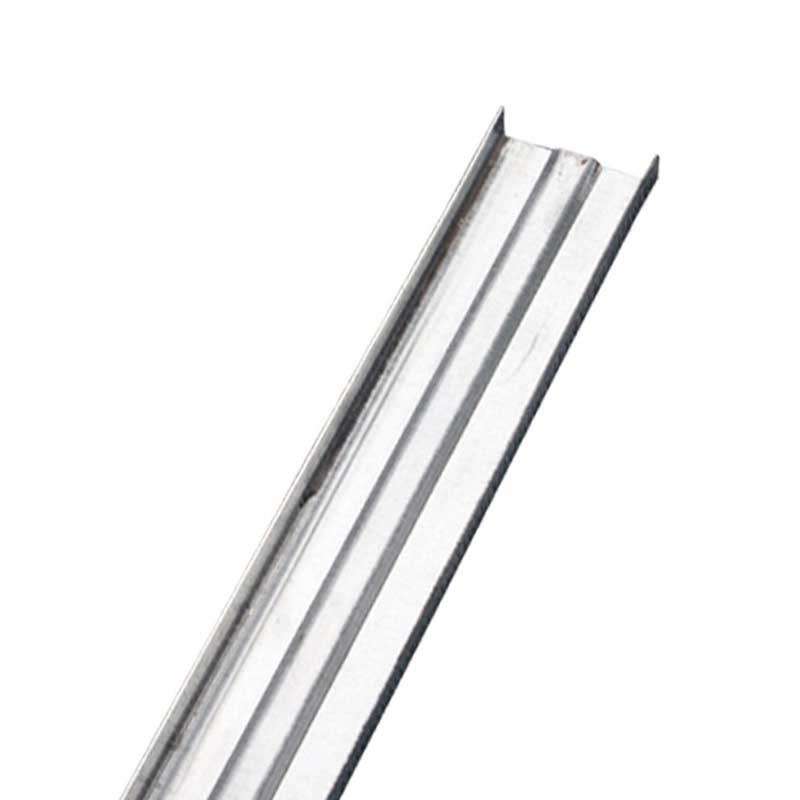

El canal de carga o canaleta de carga es un tipo de perfil en sistema drywall. Normalmente tiene el calibre22, calibre24 y la longitud de 3.05m.

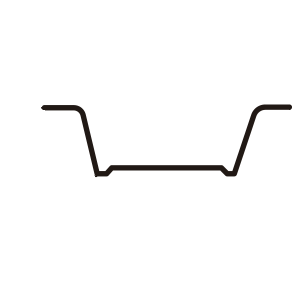

Este perfil se llama canal listón. Es también perfil estructural. Su perfil le permite fijarse bajo la canaleta de carga. Normalmente tiene el calibre22, calibre23 calibre24, calibre25, calibre26, calibre27, calibre28.

Descripción de la máquina

Se trata de una máquina conformadora de dos filas que tiene la capacidad de producir canales de carga y canales listón. La perfiladora de dos filas ahorra el espacio y es más económica que dos máquinas separadas. Estos dos perfiles son muy importantes para el sistema de Tablaroca. La materia prima es acero galvanizado que sirve para prevenir el óxido y la corrosión. Se fabrica con alta precisión controlando la tolerancia de ±0.5mm/3m. La velocidad de la línea es 50m/min, ajustable.

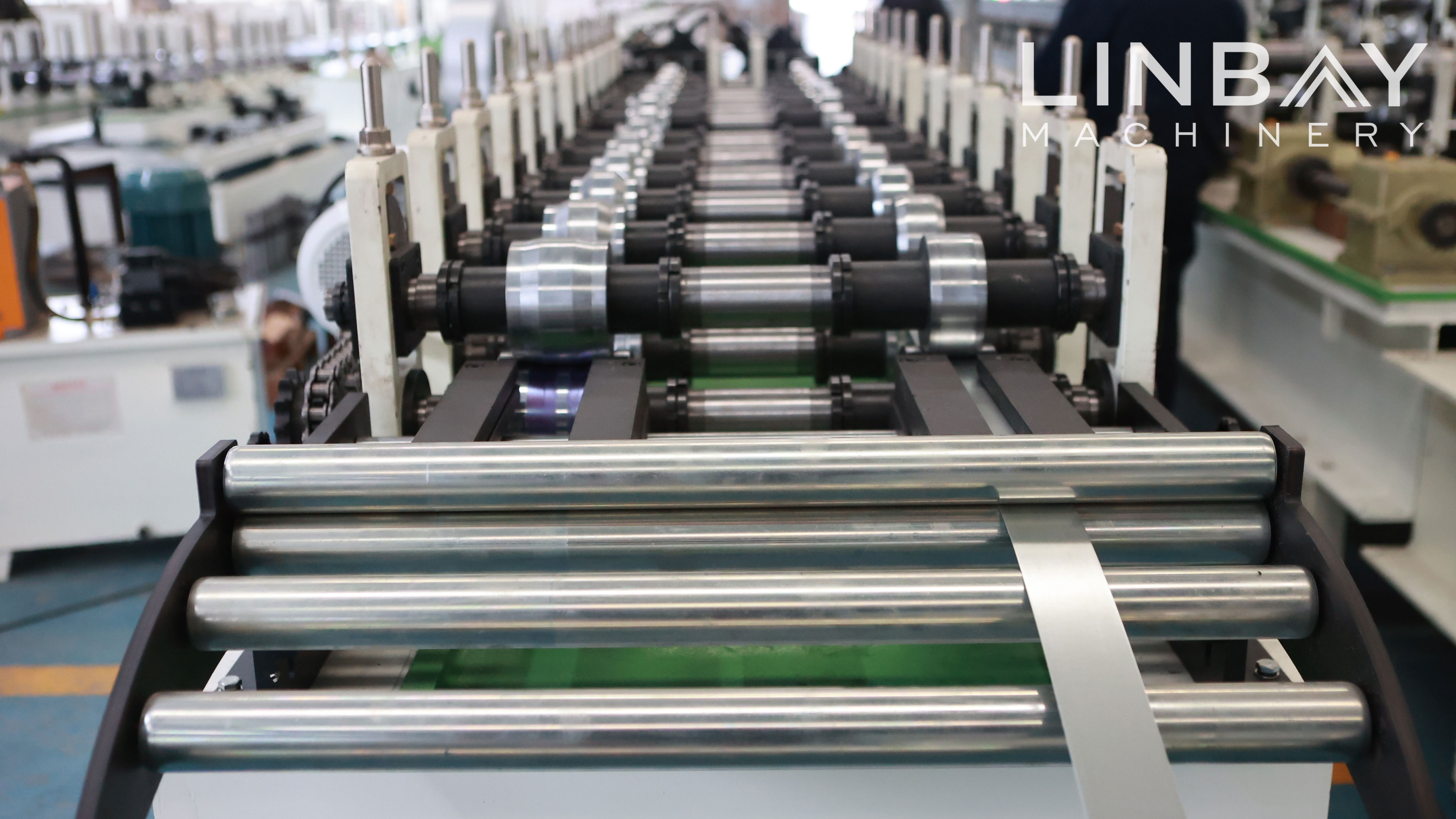

En cuanto a la parte principal de la línea, la conformadora, cabe señalar que se caracteriza por la estructura de soporte de hierro forjado y el sistema de cadena. Se trata de una combinación potente y eficiente. En total hay 14 pasos para conformar. En algunas veces la chapa correa por la estación de repujar. Con el repujado, tanto los canales de carga como los canales listones cuentan con más fricción.

Esta máquina cumple la automatización de producción con el corte eléctrico en movimiento. Así que la conformadora no tiene que parar cuando se corta. En esta parte se necesita servo motor (de marca Delta). Antes de cortar, a través del uso de encoder (de marca Omron) y interruptores de desplazamiento, se controlará perfectamente la longitud requerida.

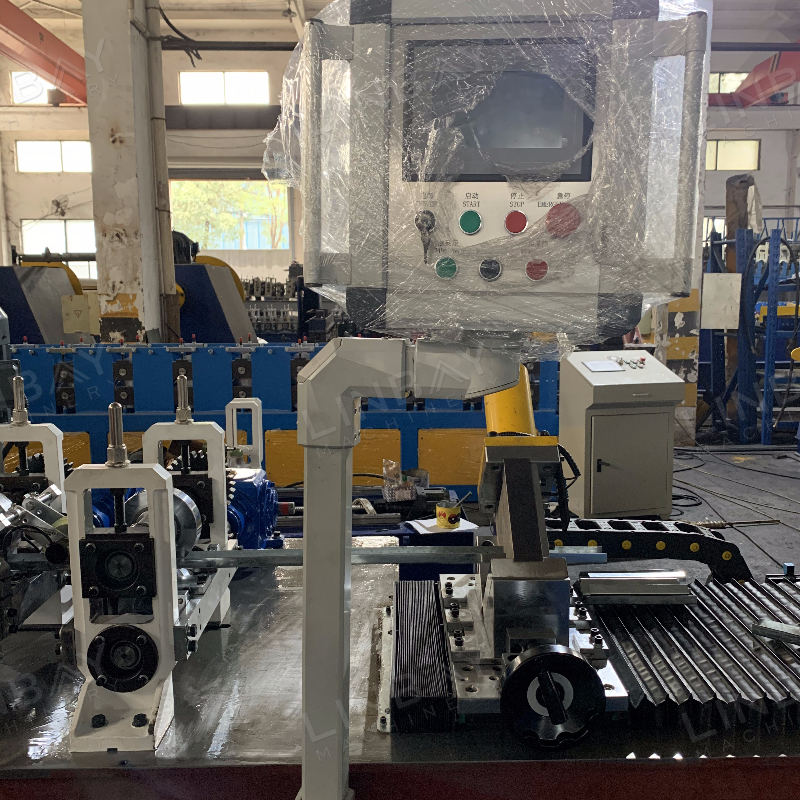

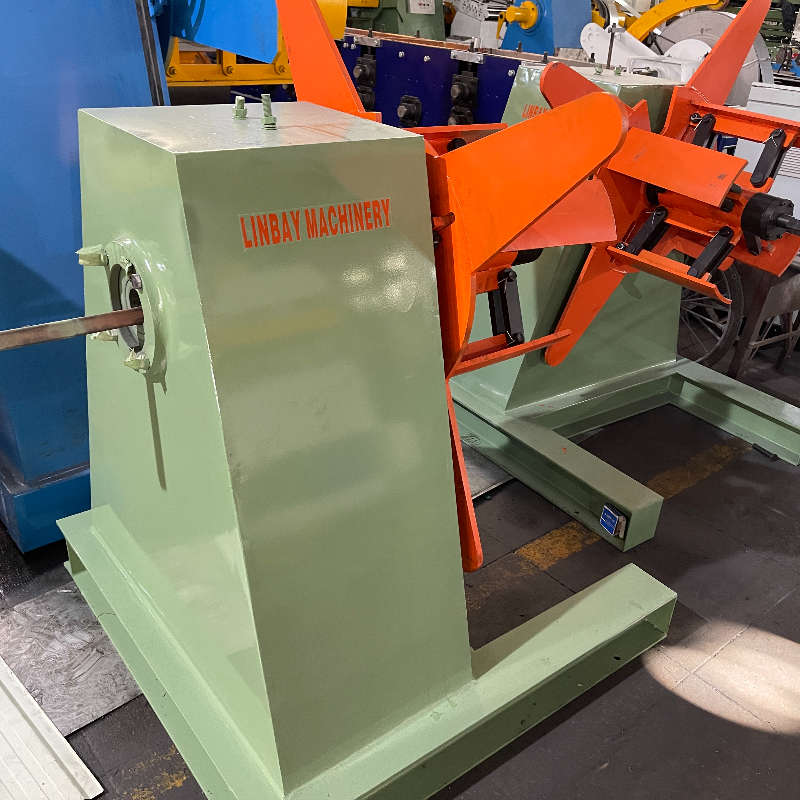

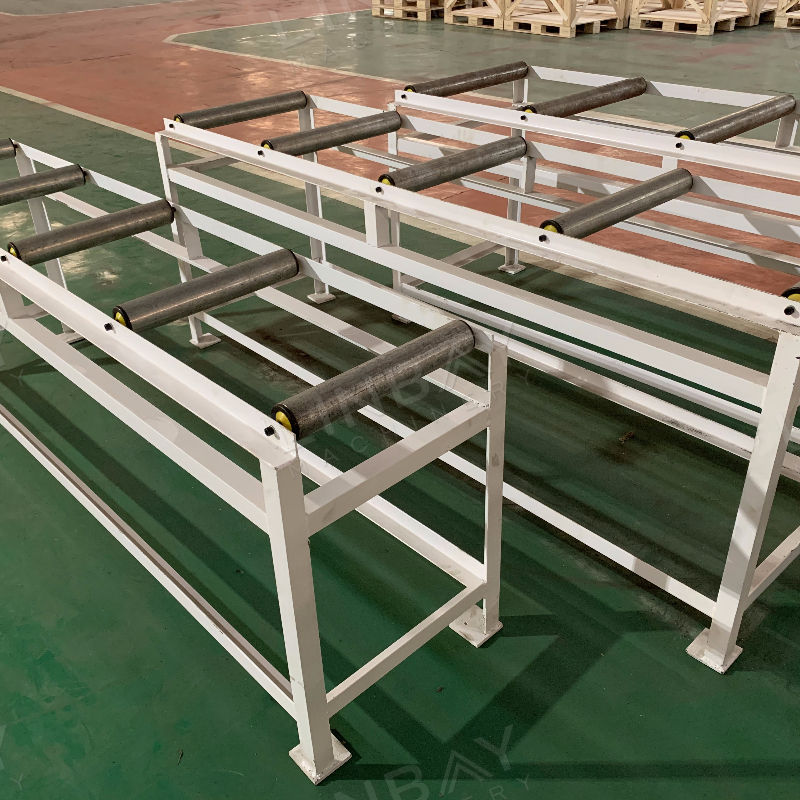

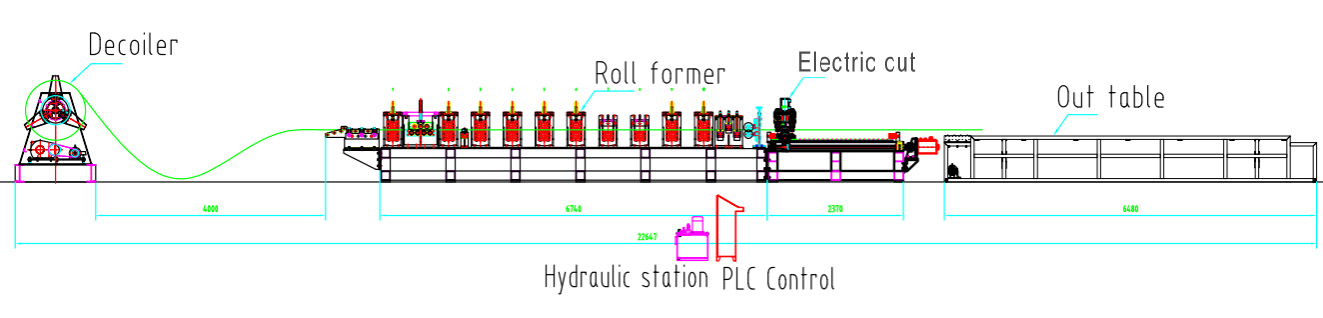

La línea de producción de canal de carga y canal listón cuenta con componentes como desbobinador manual de 3t, conformadora, corte eléctrico en movimiento y mesa de salida, grupo hidráulico, PLC control.
