Este es una conformadora utilizada para la producción de chapas onduladas de alta resistencia. El material prima del perfil es acero de alta resistencia (0.18-0.25 mm, 550 MPa). Debido a que el material de perfil de esta máquina es diferente al material convencional (0.3-0.6 mm, 300 MPa), se requiere una máquina especializada. Los tipos de bobinas de acero pueden ser de acero galvanizado, acero galvalume o acero pintado con poliéster.

La velocidad de producción de esta máquina es de 0-20m/min. La energía eléctrica es de 380V 50Hz 3Ph, y podemos adaptarla según las necesidades del cliente. La dimensión total de toda la línea es 16m x 1.7m x 1.3m.

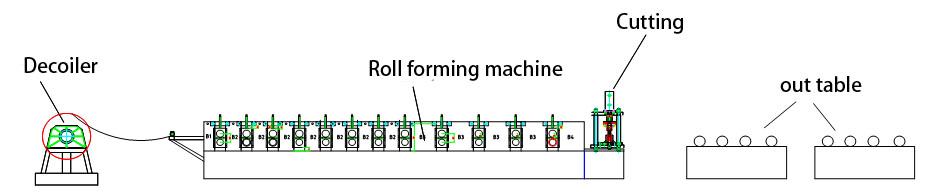

Al principio de la línea se encuentra una desbobinador hidráulica con capacidad para 5 toneladas. Está equipada con un brazo de presión para garantizar la seguridad de los trabajadores. Cuando la bobina de acero se coloca en el desbobinador pero aún no ha ingresado a la conformadora, existe la posibilidad de que la bobina se desplace y cause lesiones a los trabajadores. El brazo de presión puede mantener la bobina en su lugar y evitar que se desplace. Esta sección de la desbobinador consta de tres partes: la desbobinador hidráulica, el grupo hidráulico y el armario eléctrico.

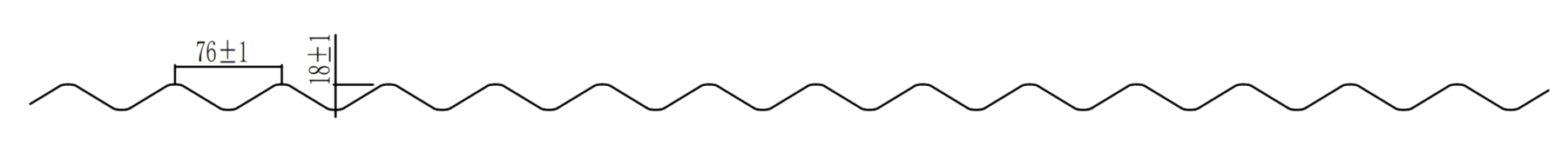

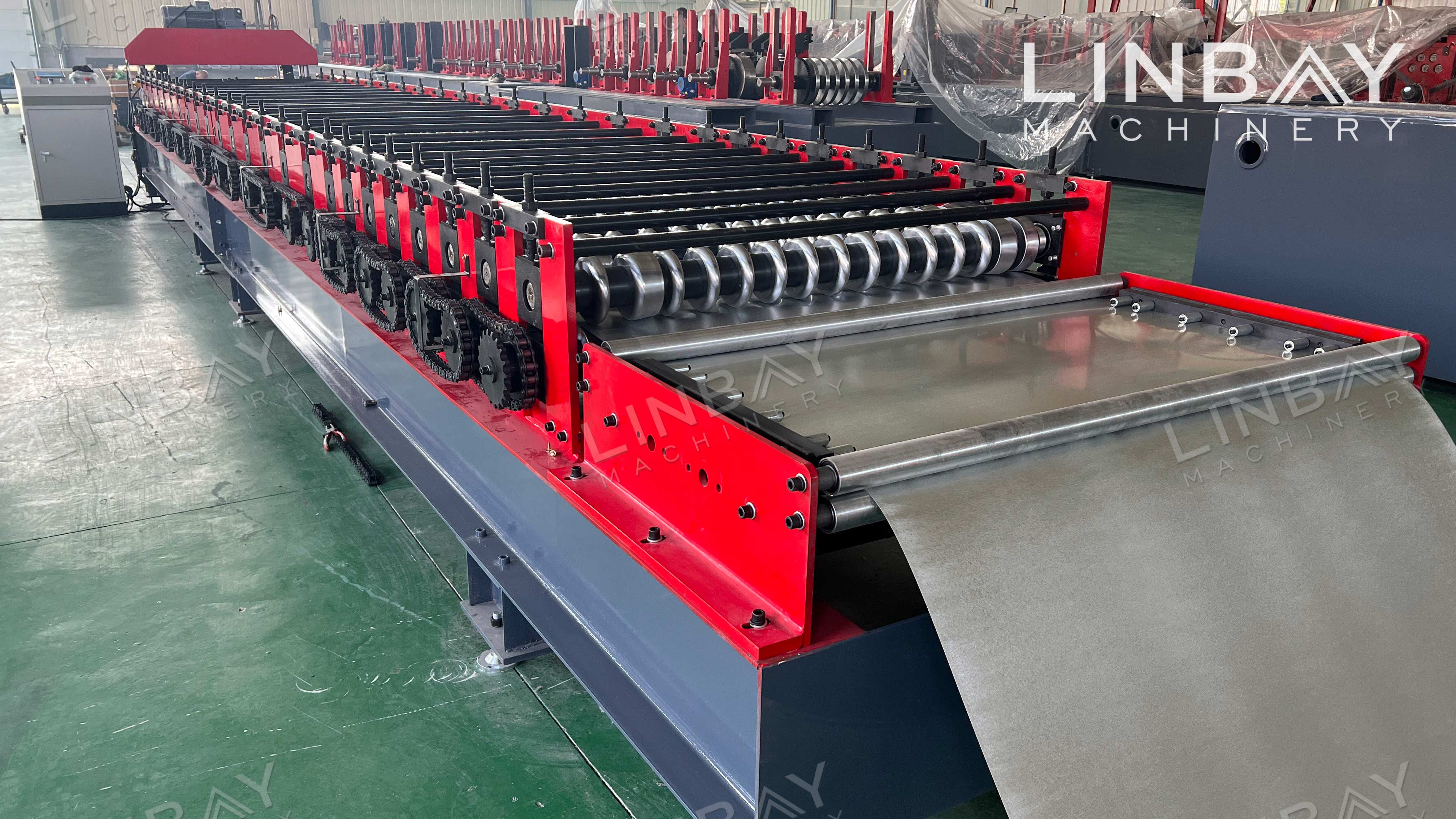

La máquina de conformadora utiliza una estructura de cadena y panel. El motor principal de conformadora tiene una potencia de 7.5 kW. Después de pasar por 24 pasos de conformar, la chapa de alta resistencia adquiere la apariencia de la placa de ondulación según el diseño. Todas los rodillos están tratadas con endurecimiento y cromado para prolongar su vida útil.

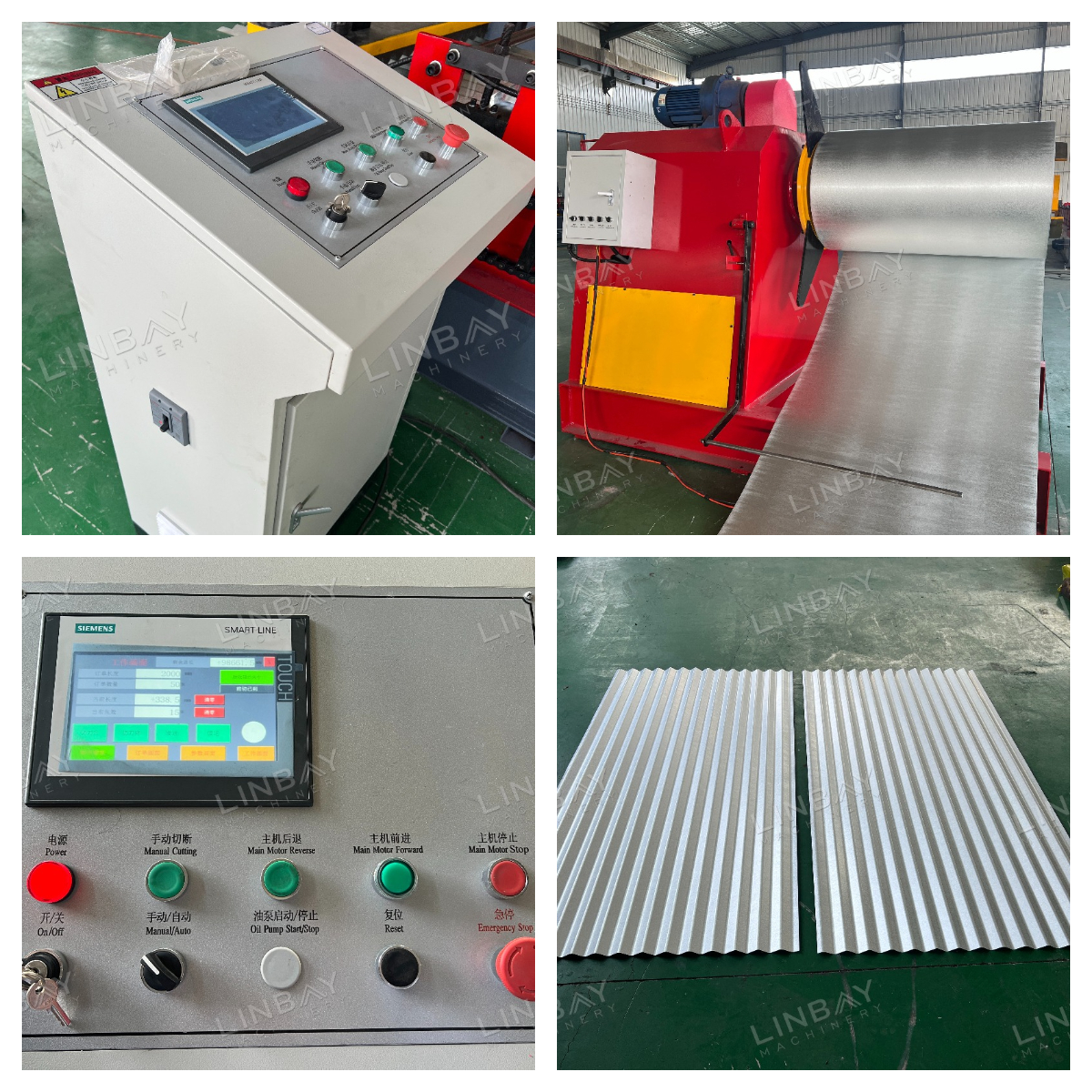

Después del conformado, se utiliza el corte hidráulico. Puede ingresar cualquier longitud y cantidad deseada en el tablero y, al hacer clic en iniciar, la máquina comenzará a cortar automáticamente. La precisión se controla mediante el encoder y se mantiene ±1 mm/m.

Una vez que se cortan los perfiles, se transportan a la mesa de salida. Si necesita producir perfiles de más de 6 metros, le recomendamos el uso de un apilador automático, lo que puede ahorrar costos laborales.

Utilizamos componentes de renombre internacional en esta máquina. El motor principal y el PLC son de la marca Siemens, el inversor es de la marca Delta, los contactores son de la marca Schneider y el encoder es de la marca Omron.

Proporcionamos un manual de uso en español y video de instalación para nuestros clientes. También suministramos un kit de repuestos (tornillos, botones, cadena...) en caso de que se necesite reemplazar alguna pieza.
