Línea de Conformadora de Poste Logístico
Esta línea de producción está especialmente diseñada para fabricar perfiles poste logístico (estaca logística), utilizados en el interior de carrocerías de camiones y remolques. Es ampliamente aplicada en la industria del transporte y la logística, especialmente en mercados como México, Estados Unidos y otras regiones de América. Estos perfiles se utilizan comúnmente en remolques secos, semirremolques y camiones refrigerados, desempeñando un papel clave en la división, refuerzo y fijación de carga.
Ø Espesor estándar: Calibre 14
Ø Longitudes estándar: 2.44 m, 2.80 m y 3.05 m

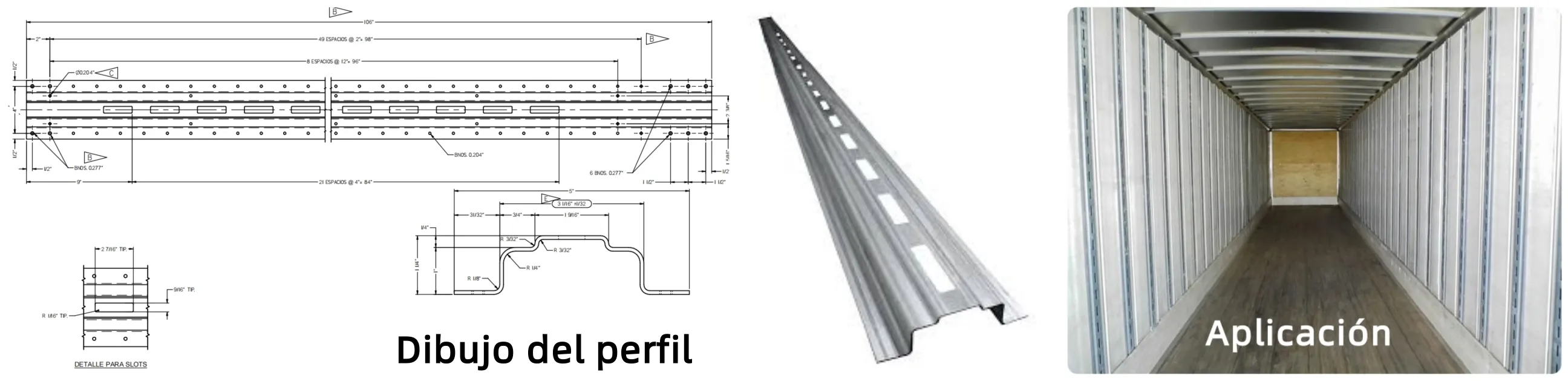

El poste logístico es un perfil de acero conformado en frío con perforaciones continuas, fabricado típicamente a partir de fleje galvanizado. Los orificios están distribuidos uniformemente en el centro del perfil, lo que permite la instalación fácil de barras horizontales, ganchos, correas y otros accesorios, facilitando una gestión flexible del espacio y la sujeción de carga.
- Estructura robusta y gran resistencia a la compresión
- Perforaciones estandarizadas y espaciado uniforme, compatibles con los accesorios más comunes del mercado
- Superficie lisa y bordes redondeados para una instalación segura y sencilla.
Este tipo de perfil se ha convertido en un componente estandarizado en las configuraciones internas de carrocerías en el mercado americano, con una demanda estable y de alto volumen.
La línea de producción presenta una estructura modular y un flujo de trabajo claro y eficiente, ideal para fabricación estandarizada en grandes volúmenes. Todos los equipos son de grado industrial, optimizados para ofrecer alta precisión, consistencia y rendimiento, con una velocidad máxima de 8 m/min.
| Conformadora para los postes logísticos | ||
| Perfil: | ||
| Item | Información adicional | |
| Materia prima: | Acero grado 50 galvanizado G-60 | 2mm (Calibre14) |
| Fluencia: | ≤350Mpa | |
| La línea: | ||
| Velocidad de toda la línea: | 8m/min | |
| Energía eléctrica: | 440V 60Hz 3F | * O Según su requisito |
| Desbobinador y Aplanador con carrito: | ||
| Desbobinador: | Hidráulico | 3kw |
| Capacidad de carga de desbobinador: | 3 tons | |
| Aplanador: | 7 rodillos | 5.5kw |
| Diámetro de los rodillos: | 80mm | |
| Velocidad: | 0-20m/min | |
| Carga del carrito: | 3 tons | |
| Servo Alimentador: | ||
| Potencia del servo motor: | 3kw con reductor | Yaskawa |
| PLC: | Siemens | |
| Pantalla táctil: | MCGS | |
| Diámetro de los rodillos de alimentación: | φ100mm | |
| Materia prima de los rodillos: | 40Cr | HRC55°-58°, cromado |
| Precisión de alimentación: | ≤±0.1 mm (dentro de 200 mm) | ≤±0.2 mm (dentro de 500 mm) |
| Presión de suministro de aire: | 0.7Mpa | |
| Tasa de flujo: | 0.5m³/min | |
| Velocidad de alimentación: | 0-20m/min, ajustable | |

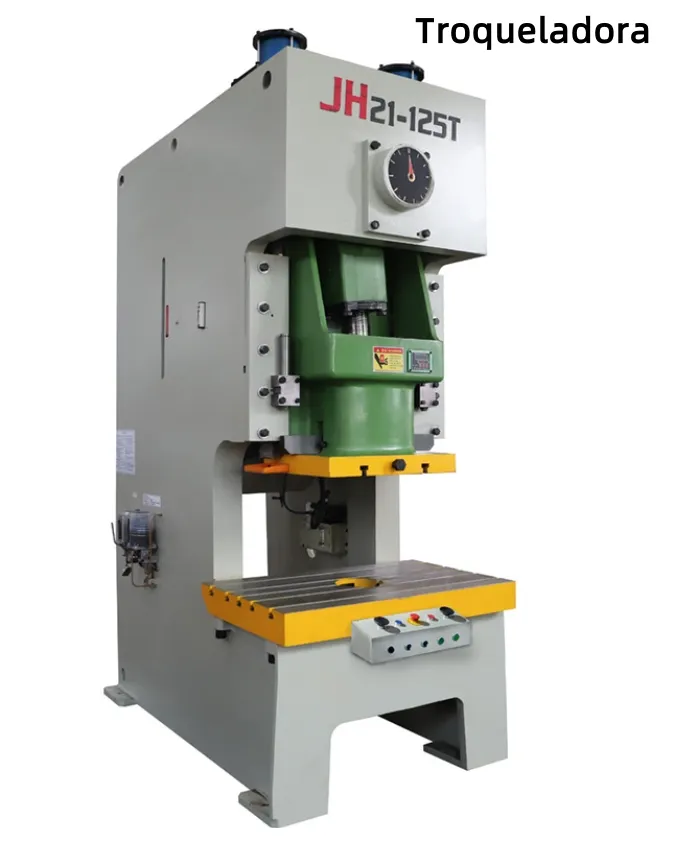

| Troqueladora: | ||
| Modelo: | JH21-125T | Marca Yangli |
| Forma de trabajo: | Tipo neumático | |
| Velocidad de perforación: | 80veces/min | |
| Fuerza nominal: | 125ton | |
| Potencia de motor: | 18.5kw | Marca Siemens |
| Presión de aire: | 6kg/cm² | |
| Material de la plantilla superior e inferior: | A3 | |
| Material prima de punzón: | SKD-11 | HRC＞62° |
| No. de matrices: | 1 juego | |
| Conformadora: | ||
| Velocidad de conformar: | 8m/min | |
| Estructura: | Soporte de hierro forjado | |
| Sistema de transmisión: | Caja de engranajes | |
| Potencia de motor de conformadora: | 15kw | 5 años de garantía |
| Pasos de conformado: | 18 pasos | |
| Materia del eje: | 40Cr | |
| Material de los rodillos: | Cr12 | 5 años de garantía, HRC58-62° |
| Diámetro del eje: | φ80 mm | 5 años de garantía |
| Marca del rodamiento: | HRB | 2 años de garantía |
| Post-corte Hidráulico en Movimiento: | ||
| Forma de trabajo: | Hidráulico | Antes de cortar, hay una enderezadora para asegurar la forma del perfil |
| Velocidad: | 8m/min | Igual al parte de conformadora |
| Ancho de las pérdidas: | 8-15mm | Según su diseño |
| Potencia de servo motor: | 3kw | Yaskawa |
| Materia prima de cuchillas: | SKD11 | HRC＞62° |
| Cantidad de cuchillas: | 1 juego | |
| Vida útil de las cuchillas: | 2 millones de cortes | |
| Marca de encoder: | Omron 1000P | |
| Potencia de motor hidráulico: | 7.5kw | Ofrecido por el grupo hidráulico |
| Tolerancia de longitud: | ≤+/- 0.5mm | |
| Mesa de Salida: | ||
| Forma de trabajo: | Recibir y cargar los perfiles conformados | Sin energía |
| Cantidad: | 2 piezas | * O Según su requisito |
| Dimensión: | 2m(L)*1.3m(W)*0.795m(H) | |
| Grupo Hidráulico: | ||
| Potencia: | 7.5kw | |
| Marca: | Wuxi Wansheng | Refrigeración por ventilador |
| Solenoide: | Beijing Huade | Marca famosa china |
| Hidroválvula: | Beijing Huade | Marca famosa china |
| Aceite hidráulico: | N32/N46 | |
| PLC Control: | ||
| Inversor: | Marca Yaskawa | |
| PLC: | Marca Siemens | |
| Tipo de funcionamiento: | Manual/automático dos tipos de operación | |
| HMI: | Marca MCGS | |
| Contactores: | Marca Schneider | |
| Reveladores: | Marca Omron | |
| Relevo intermedios: | Marca Omron | |
| Lengua: | Chino-Español | |
| Otras informaciones: | ||
| Color de la máquina: | Rojo y azul | * O Según su requisito |
| Entrega: | 120 Días | |
| Contenedor: | 2*40GP | |
| Manual: | Chino-Español | |

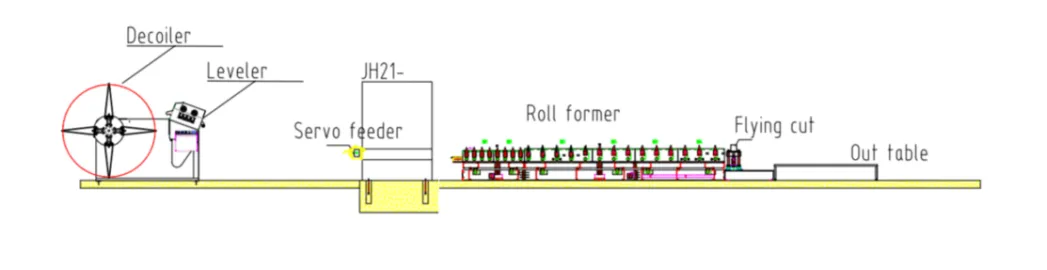

La configuración completa incluye:

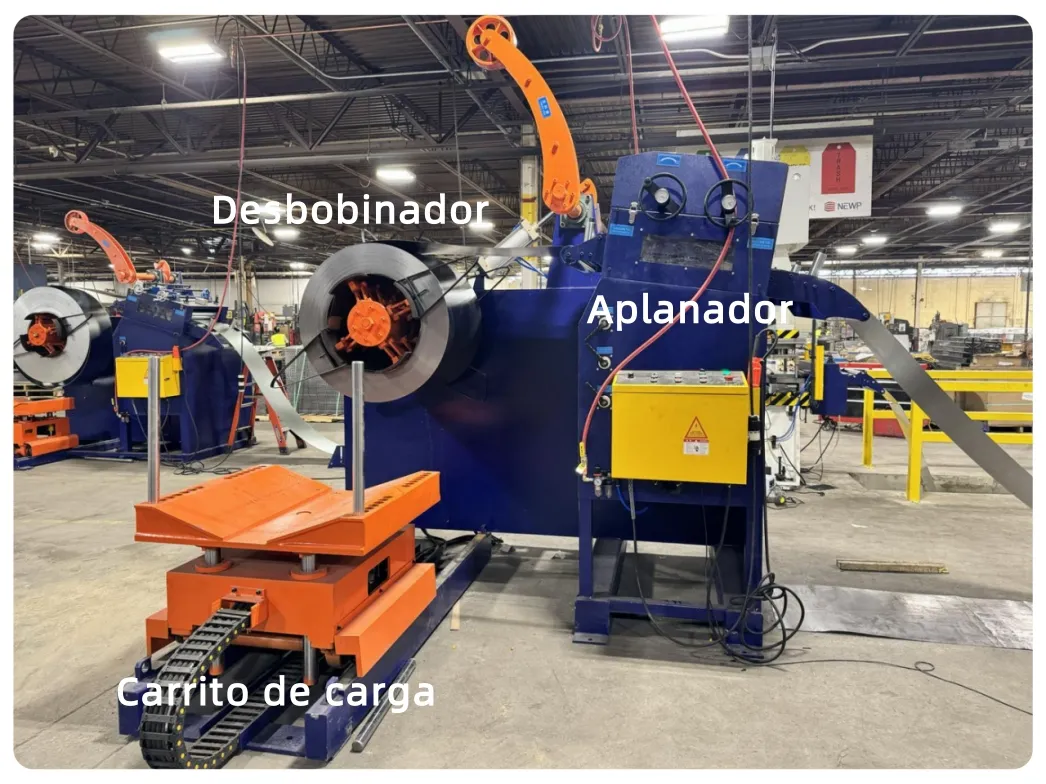

【1】Desenrollador y Enderezador (con Carro de Carga)
El desenrollador permite la carga y desenrollado automáticos de bobinas de acero, asistido por un carro hidráulico para una colocación eficiente y segura.
El enderezador utiliza una estructura de rodillos múltiples con control de tensión para garantizar la planitud y consistencia del material, lo cual es esencial para una conformación precisa.
Se incluye un brazo presionador para evitar que la bobina se suelte, mejorando la seguridad durante la operación.

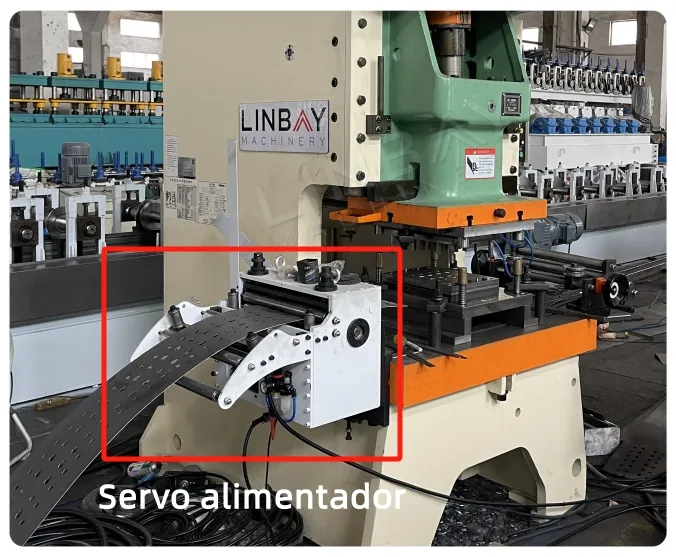

【2】Alimentador Servo + Troqueladora
El sistema de alimentación servo admite control de pasos múltiples y permite programar las distancias y patrones de perforación según el diseño del perfil. Ofrece alta precisión y respuesta rápida.
La troqueladora de alta velocidad proporciona fuerza de punzonado estable, con perforaciones limpias y precisas, lo que ayuda a prolongar la vida útil del troquel.
La troqueladora se integra con un gabinete de control independiente, cuya interfaz de pantalla puede personalizarse en el idioma del cliente.

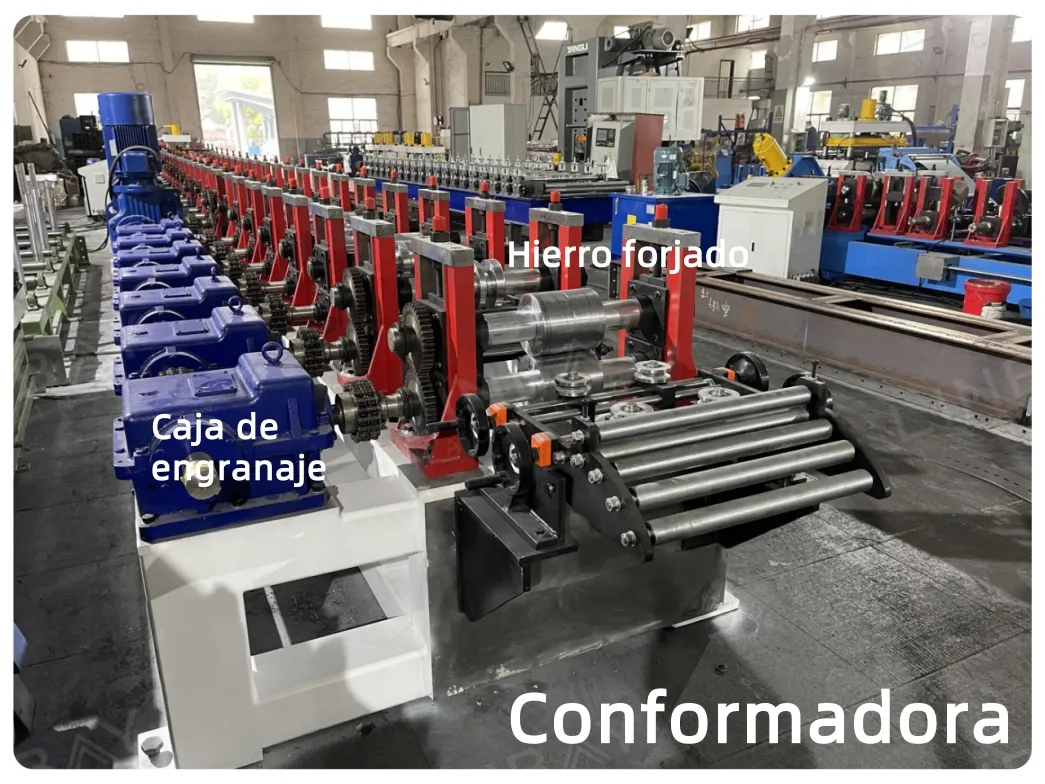

【3】Conformadora
La unidad de conformado utiliza soporte de hierro forjado de alta resistencia, lo que garantiza rigidez y resistencia a la deformación durante el formado a alta velocidad.
El sistema de transmisión por caja de engranajes es más eficiente, sincronizado y silencioso que los sistemas de cadena convencionales.
Los rodillos están diseñados a medida según el perfil del producto, fabricados en acero aleado templado para asegurar precisión duradera sin deformaciones.
La formadora se complementa con un gabinete de control dedicado, también personalizable en idioma.
【4】Corte Hidráulico en movimiento
Este sistema utiliza corte accionado hidráulicamente con un mecanismo de seguimiento, lo que permite que la cuchilla se mueva sincronizadamente con el perfil.
De esta forma se logra el corte sin detener la producción, mejorando significativamente la eficiencia.
Las cuchillas están tratadas térmicamente para asegurar cortes limpios, mínimas rebabas y largos intervalos de mantenimiento.

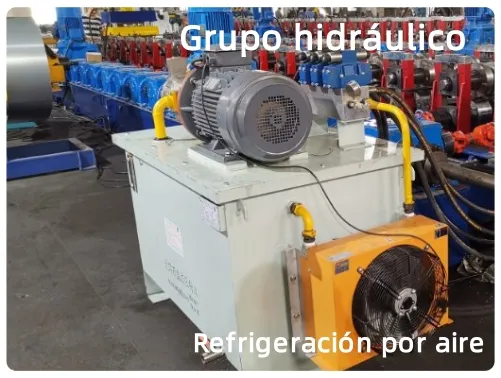

【5】Estación Hidráulica con Enfriamiento por Aire
La estación hidráulica alimenta el sistema de corte y cuenta con un sistema de enfriamiento por aire incorporado.
Este diseño ayuda a mantener la temperatura del aceite en operaciones de larga duración y alta frecuencia, garantizando un funcionamiento estable del sistema y mayor vida útil.
1. Alta productividad: Velocidad de hasta 8 metros por minuto, ideal para producción masiva.
2. Alto nivel de automatización: Alimentación, punzonado, formado y corte totalmente automáticos para reducir costos de mano de obra.
3. Servicio de personalización: Diseño a medida de la línea completa y herramientas, según los planos y requisitos del cliente.
Ofrecemos soluciones completas: diseño de la línea, instalación in situ, puesta en marcha remota y capacitación operativa, ayudando a nuestros clientes a lograr una producción rápida y entregas estables.
