• La máquina puede producir todas las dimensiones por el sistema autorregulable. Se puede cambiar la anchura y la altura por escribir los datos en la pantalla táctil y los motores moverán la estructura de la máquina a su posición de ajuste.

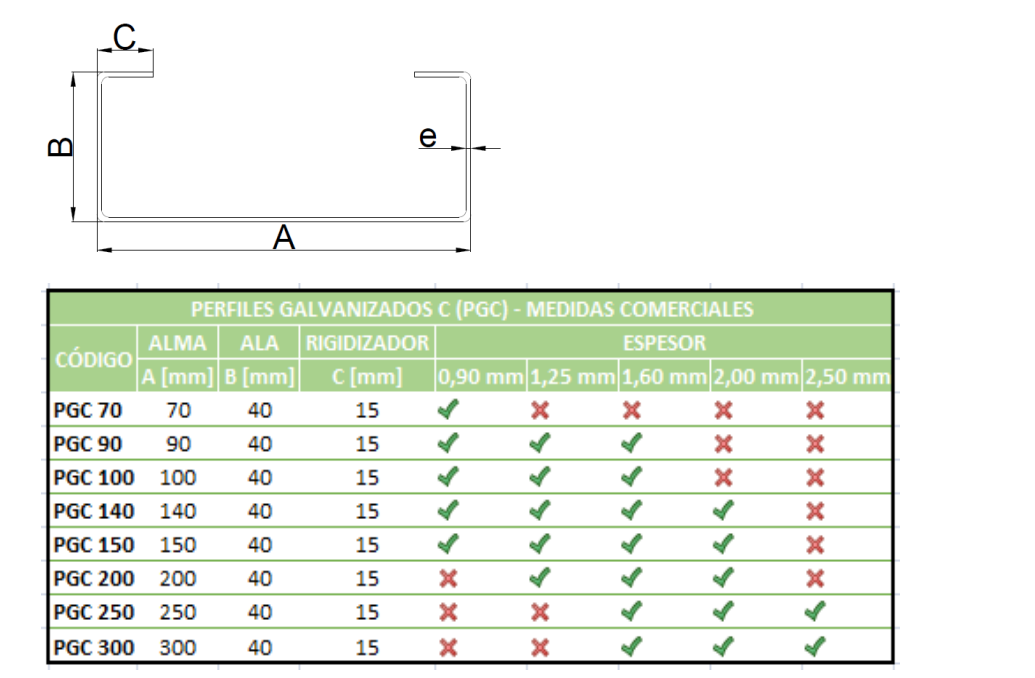

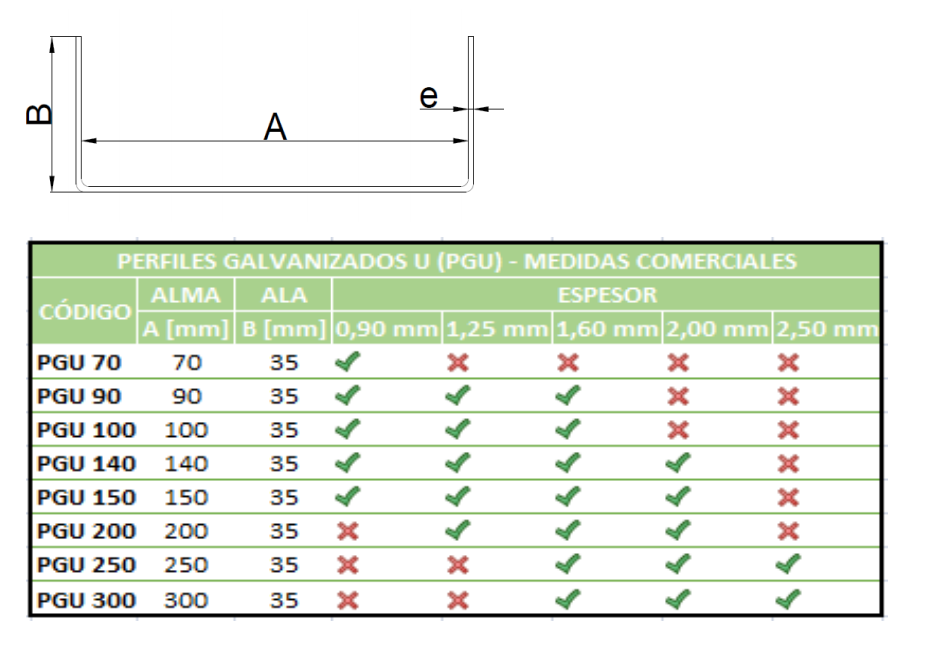

Esta máquina puede producir PGC (Perfiles Galvanizados C) y PGU (Perfiles Galvanizados U). La bobina de acero utilizada es acero galvanizado ASTM A653. La longitud estándar del perfil es de 6 metros, con una longitud máxima de 12 metros.

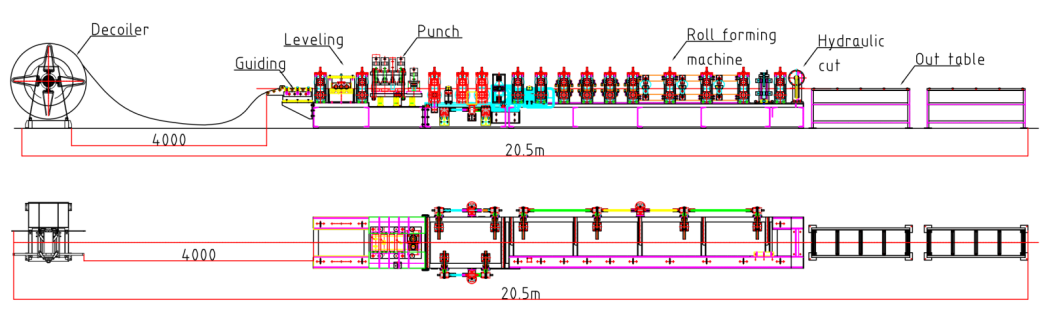

3Ton desbobinador hidráulico--Alimentador--Aplanador--Prensa hidráulica para perforación--Conformadora--Corte hidráulico--Mesa de salida

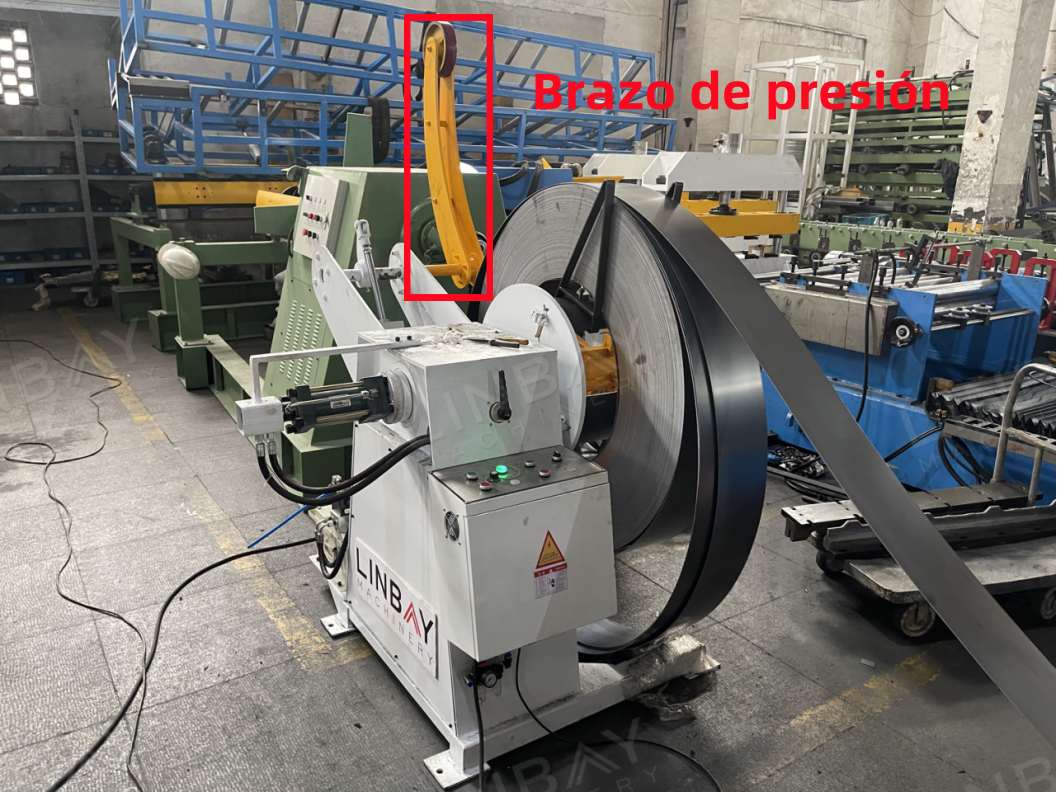

Al inicio de la línea de producción, está el desbobinador. La función del desbobinador es colocar los rollos de acero. El desbobinador hidráulico tiende y gira la bobina en forma hidráulica y desenrollar por el motor, sin necesidad de operación manual.

Además, el desenrollador está equipado con un brazo de presión, el cual se utiliza para sujetar la bobina de acero y evitar que se desenrolle bruscamente, lo que protege la seguridad de los trabajadores.

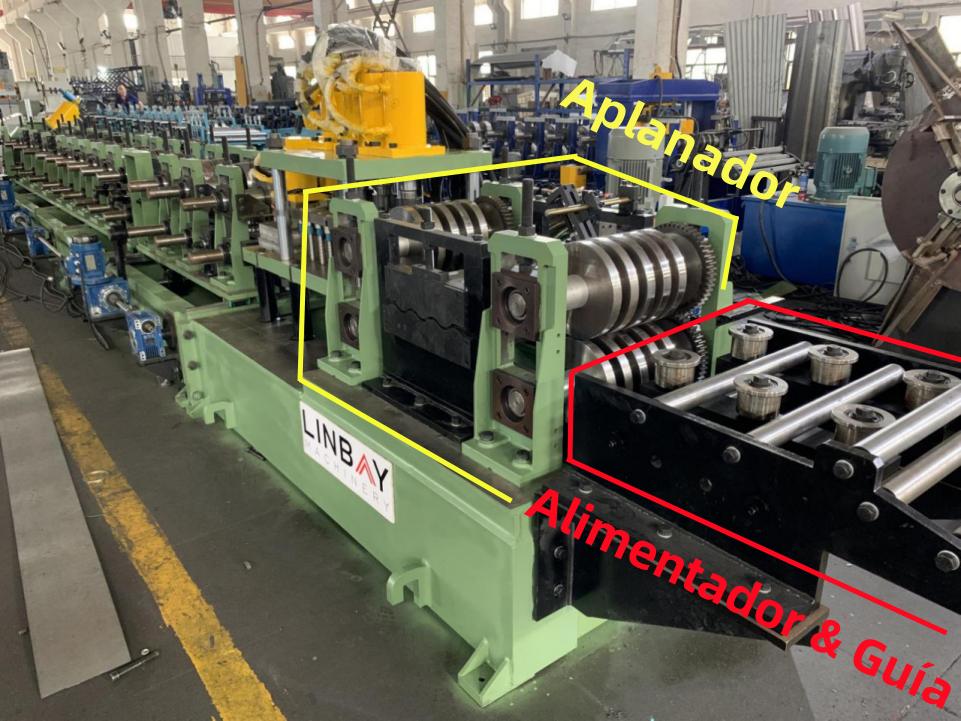

El acero primero ingresa a la conformadora a través de la guía de alimentador. La entrada de alimentación puede regular el ancho de alimentación, permitiendo así la producción de perfiles en varias dimensiones. Luego, viene la sección de nivelación. Las bobinas de acero pasan por el aplanador para liberar las tensiones internas, preparándolas para el conformado posterior. La niveladora tiene un total de siete rodillos para nivelar y cuatro rodillos para alimentar. Cuanto mayor sea el grosor del perfil, más rodillos y de mayor diámetro necesitaremos usar.

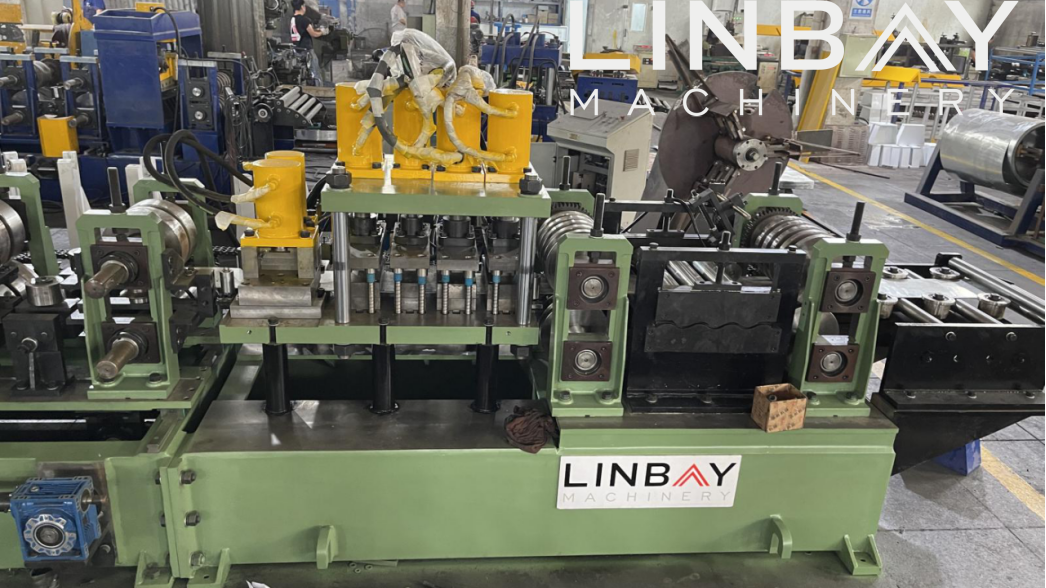

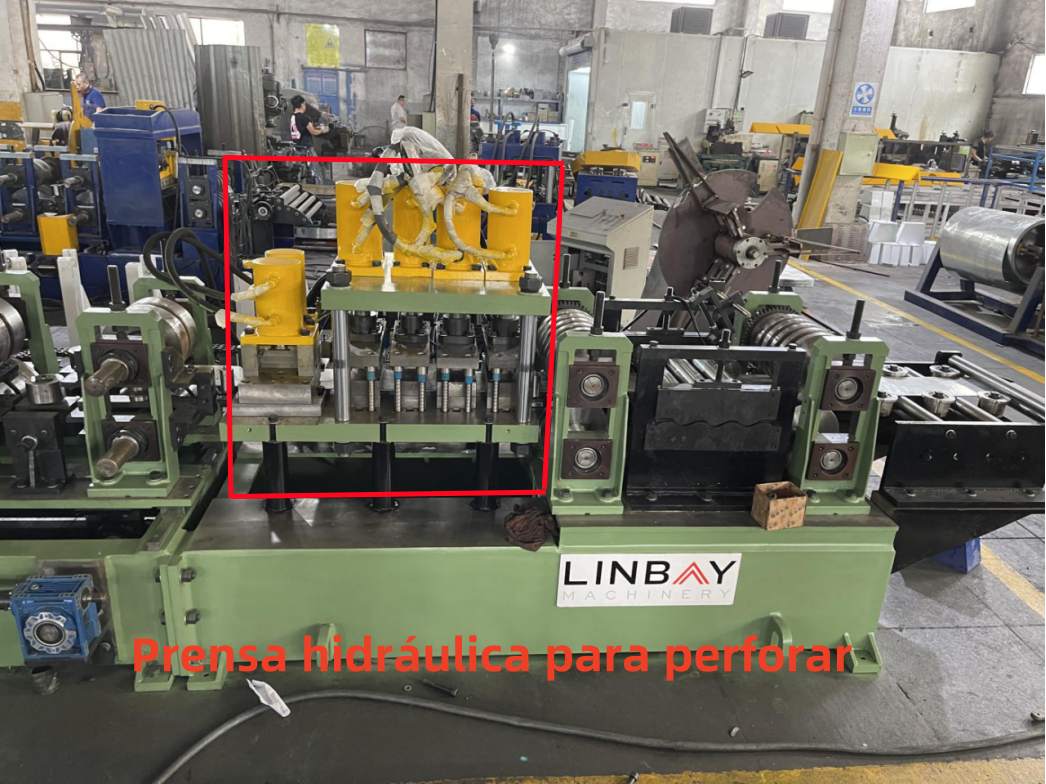

Después de nivelar, pasamos a la parte de perforación. Esta máquina puede producir tanto PGC como PGU. PGC requiere perforación. Utilizamos la prensa hidráulica equipada en la conformadora para la perforación, lo que puede satisfacer muy bien la demanda de perforación. Si los agujeros son muy densos y el cliente necesita una velocidad de producción rápida, podemos utilizar la opción de perforación con troqueladora.

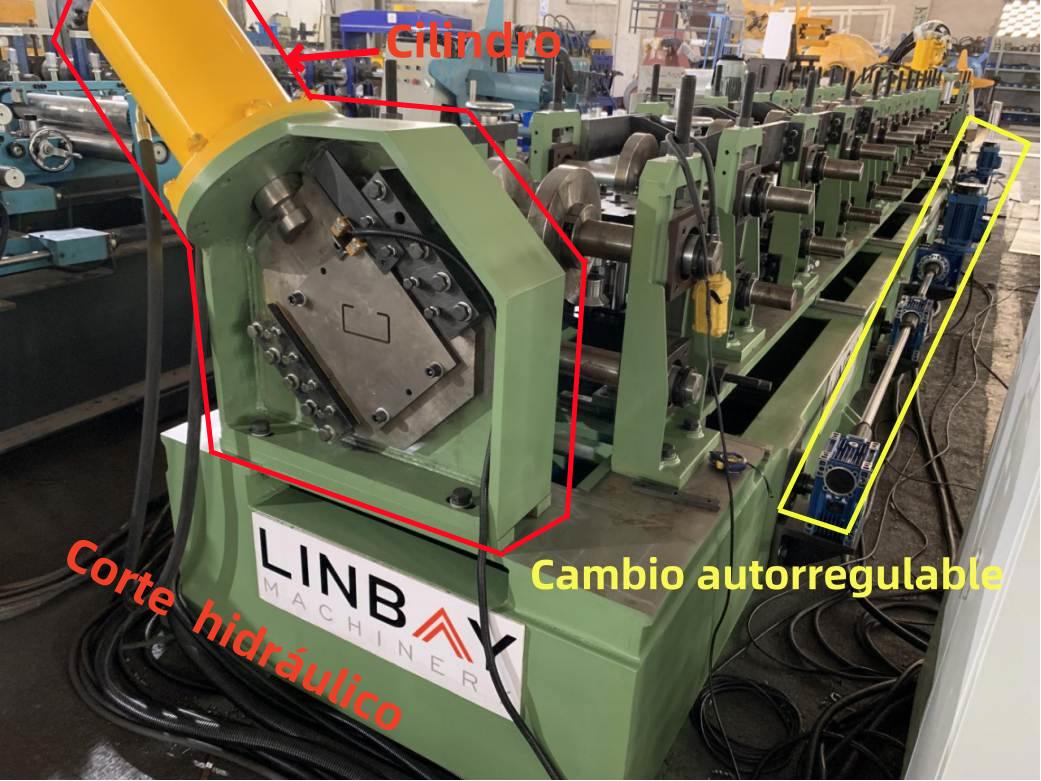

Después de la perforación, se pasa a la etapa de conformado. La conformadora utiliza una estructura en forma de hierro forjado y transmite la potencia mediante cadena. Esta es una configuración muy eficiente. La perfiladora está equipada con un dispositivo de desplazamiento automático. Con este dispositivo, se pueden producir purlins de diferentes alturas y anchos, y la operación es muy sencilla. Automaticamente cambiar las medidas de cada perfil, por ejemplo: Si quiere producir Perfil[alma 100mm], escribe en la pantalla táctil [100] y [confirmar], los motores de ajuste mueven automáticamente a su posición.

Después del conformado, se realiza el corte. Antes del corte, utilizamos un codificador Koyo para medir la longitud, de modo que podamos realizar un corte preciso. Los perfiles obtenidos después del corte no tienen rebabas, ya que nuestras tijeras están diseñadas para cortar según la forma del perfil una vez que la máquina ha sido ajustada y el perfil ha sido formado correctamente.

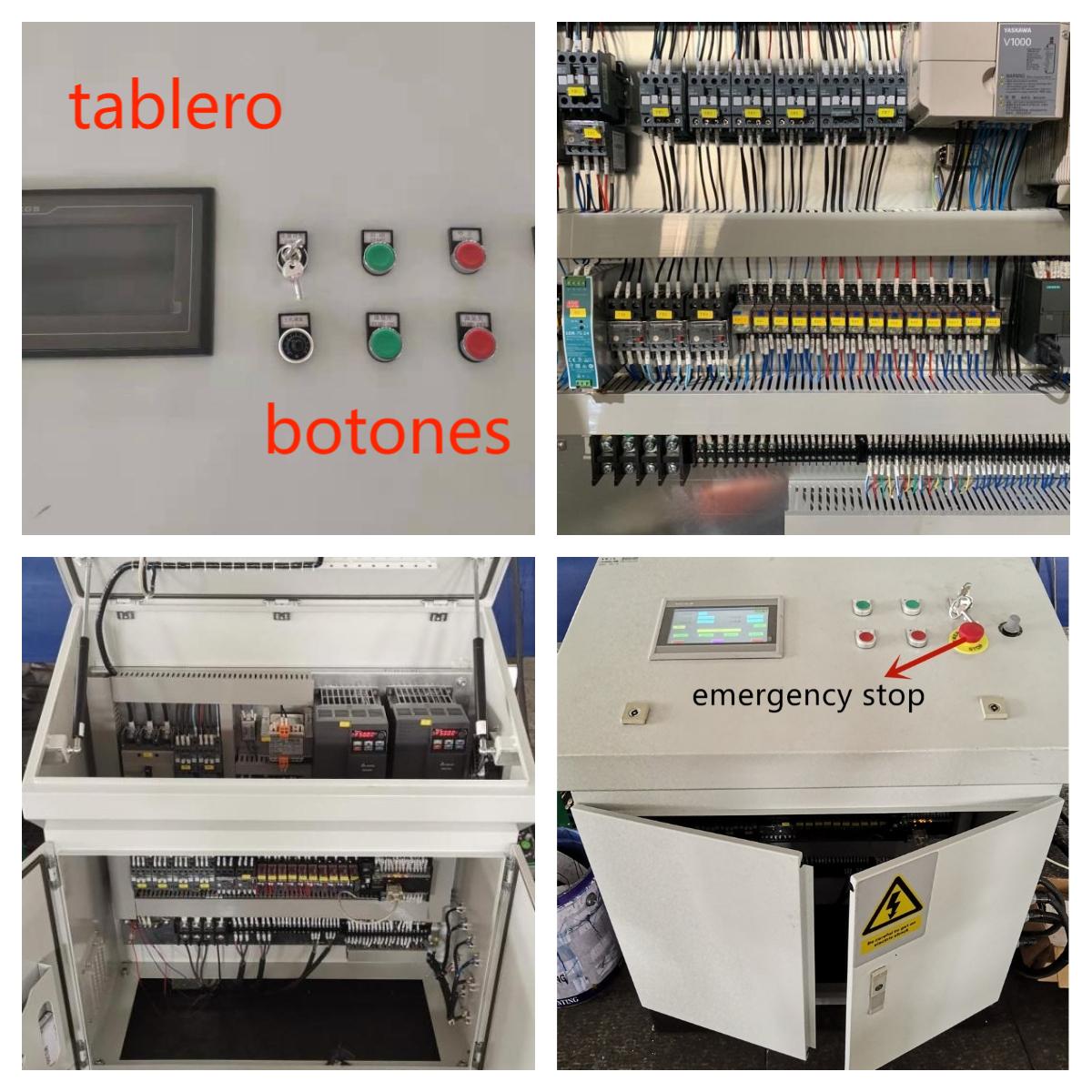

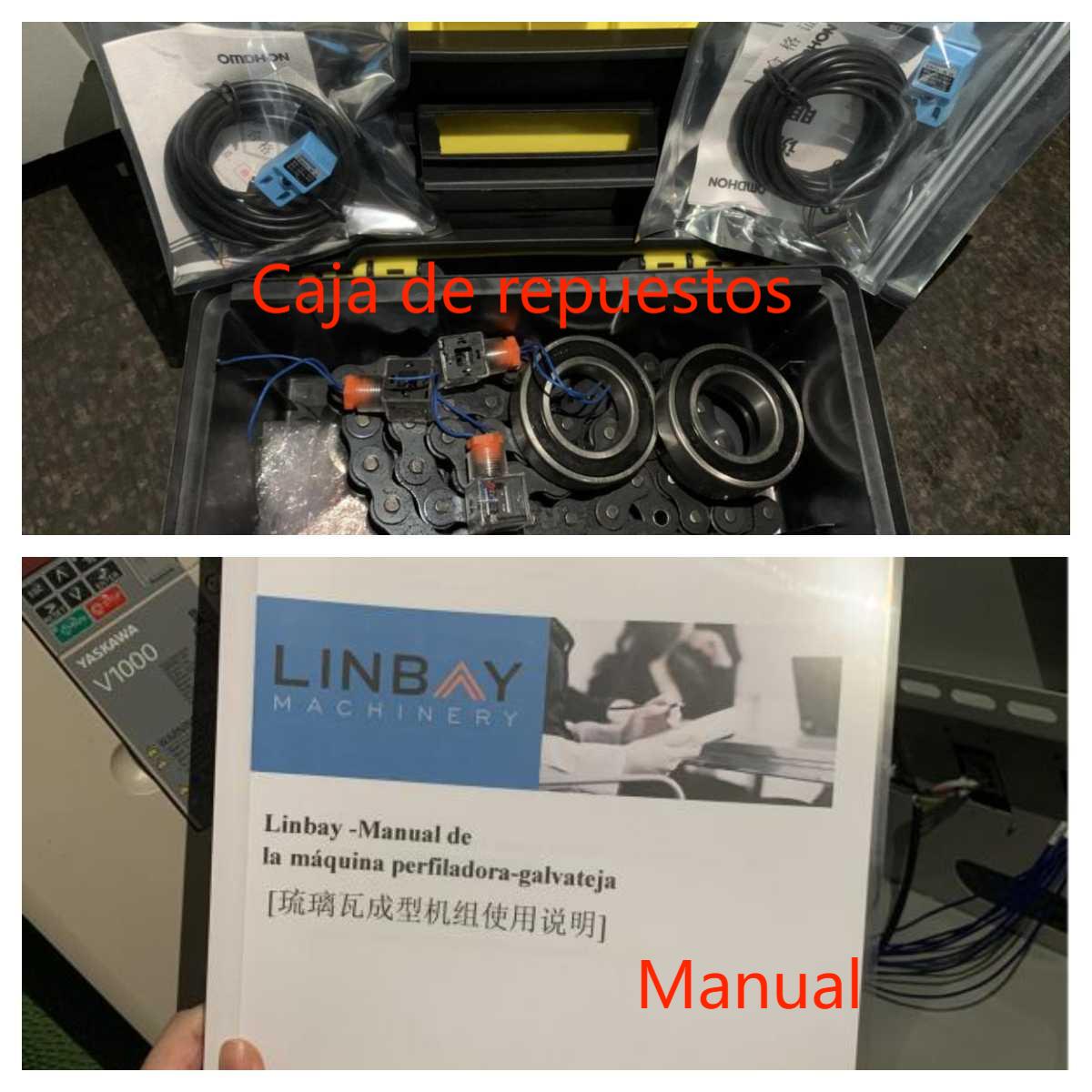

El sistema PLC de la conformadora está en español, o se puede personalizar según las necesidades del cliente. También proporcionamos a los clientes un manual de usuario y video de instalación de la máquina para facilitar su operación y uso. Contamos con ingeniero local en Monterrey, México que puede ofrecer servicio postventa a su lugar para los clientes.
