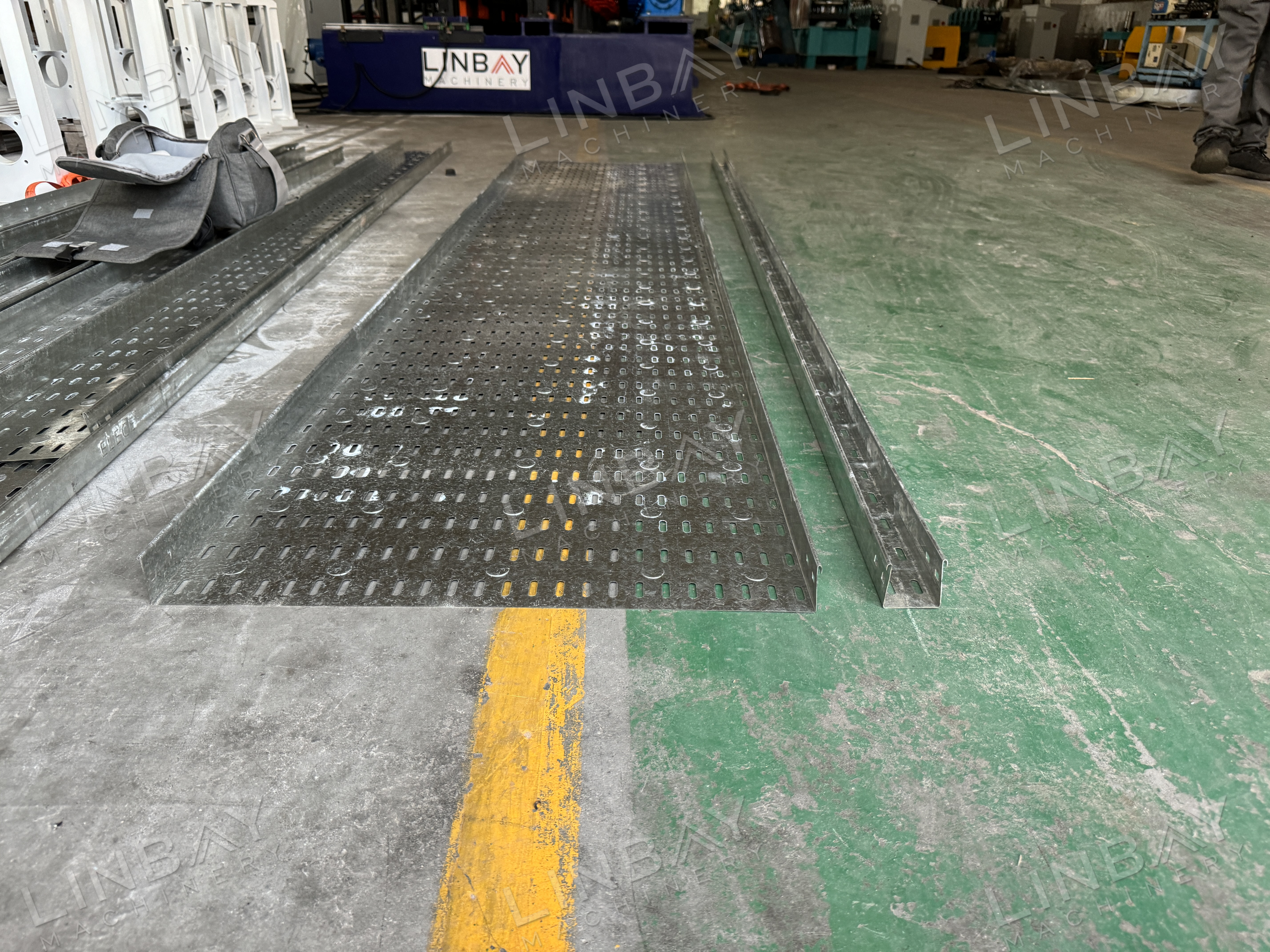

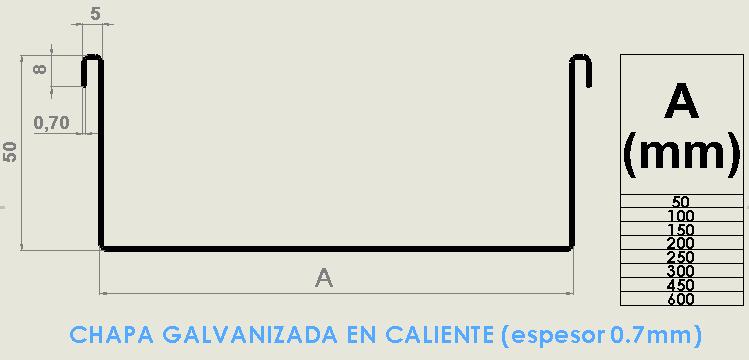

Esta máquina tiene un proceso bastante sencillo, ya que no incluye la parte de perforación ni corte. El cliente ha optado por la alimentación de láminas (las bobinas de acero ya han sido cortadas en láminas), y estas láminas ya tienen perforaciones. La altura de la bandeja portacable es constante, pero el ancho varía de 50 a 600mm. La variación en el ancho se logra mediante un desplazamiento autorregulable, y se utiliza un encoder para medir la distancia de este desplazamiento. Los trabajadores solo necesitan ingresar la anchura del perfil que desean producir en el tablero, y la máquina se moverá automáticamente a la posición correspondiente.

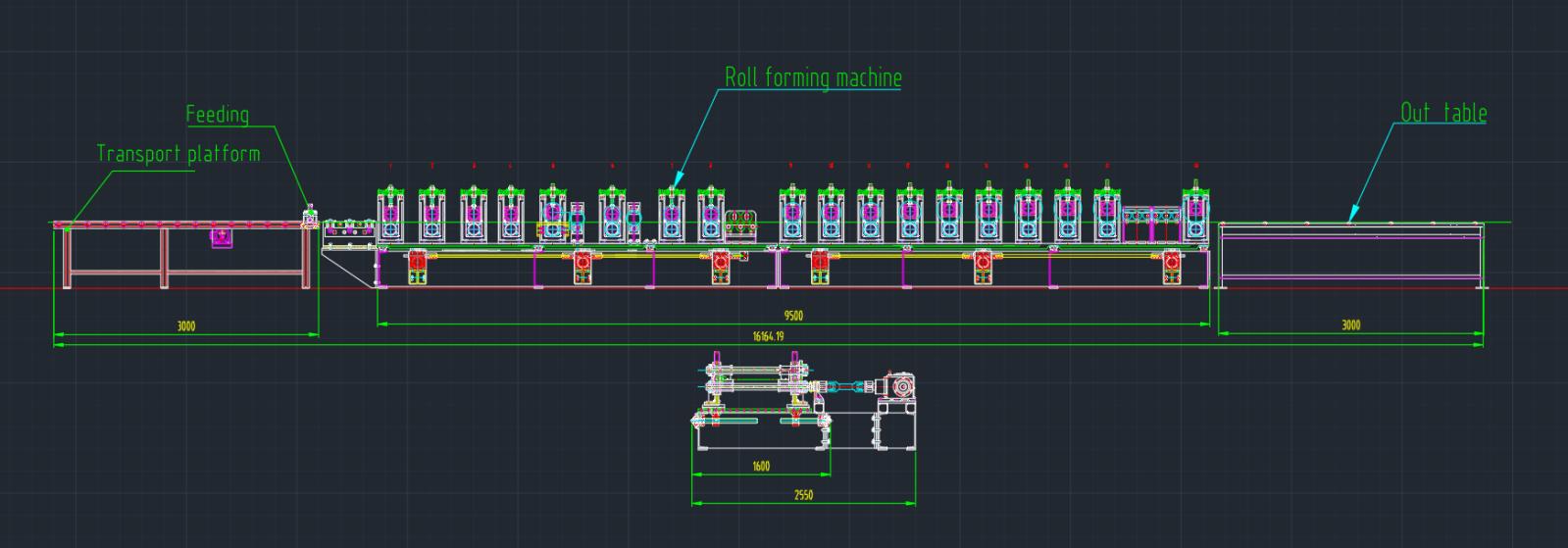

El grosor del perfil es de 0.7-0.9 mm, y el material es una bobina de acero galvanizado. La velocidad de la línea de producción es de 0-12 m/min. El proceso de la línea de producción incluye: plataforma de transporte, máquina conformadora y mesa de salida.

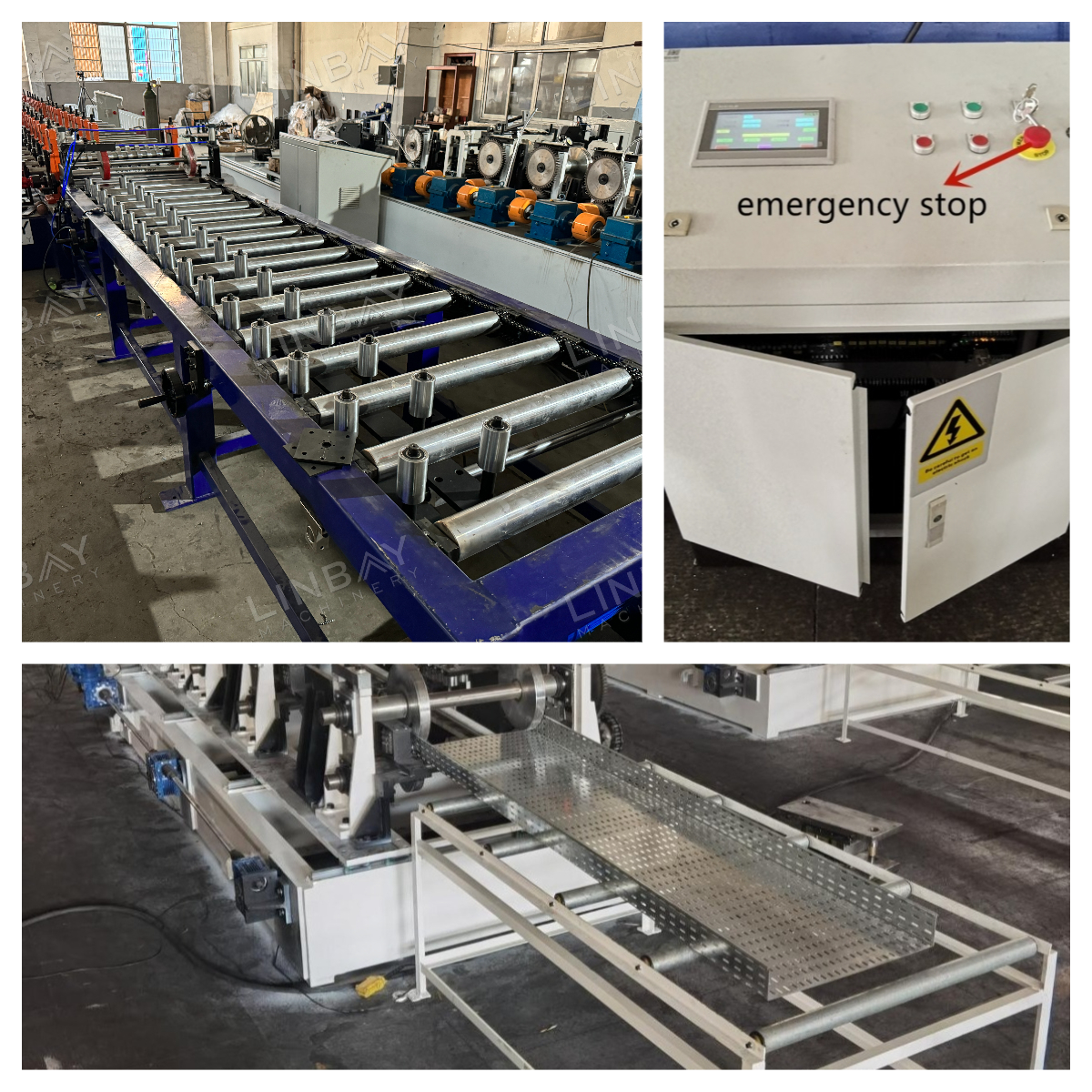

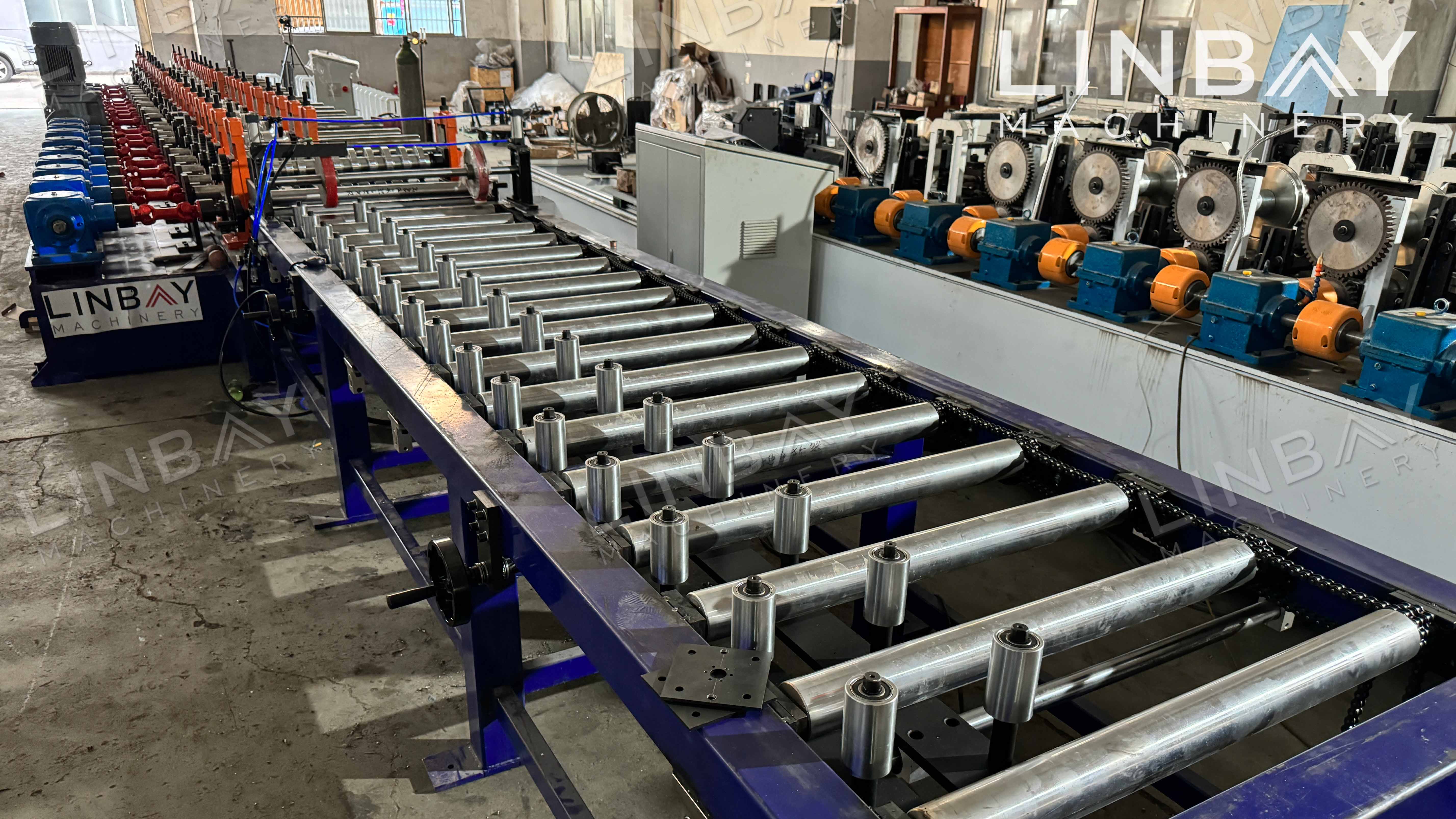

En primer lugar, la plataforma de transporte utiliza transmisión por cadena y se encarga de alimentar la lámina de acero hacia la máquina conformadora. Cuando la lámina de acero está a punto de ingresar a la máquina conformadora, el sensor fotoeléctrico detecta el material, y en la plataforma de transporte, dos ruedas de sujeción bajan para presionar la lámina, asegurando que entre en la máquina conformadora en la posición y dirección correctas.

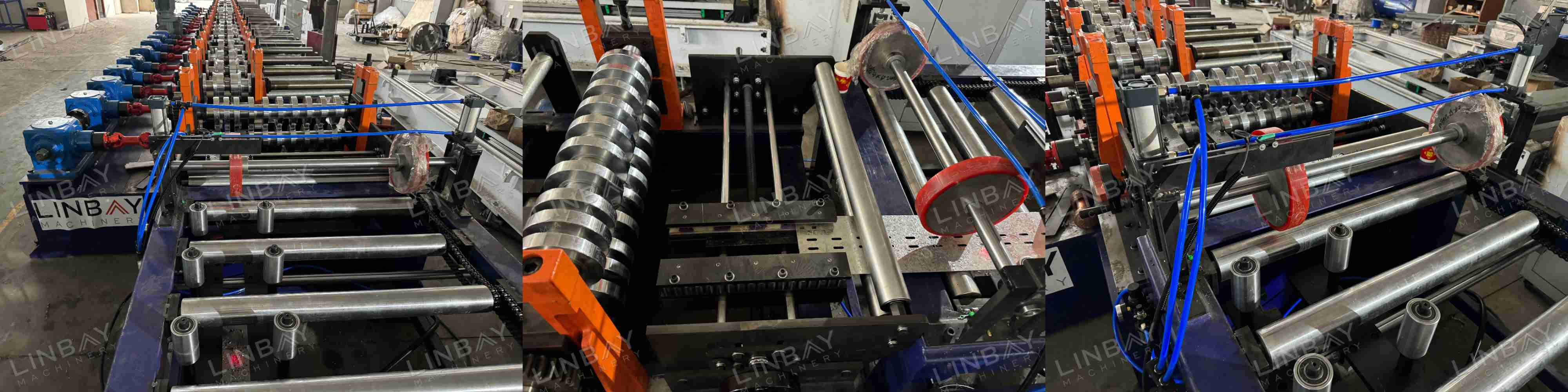

La estructura de la máquina conformadora es de acero forjado y la transmisión de cajas de engranajes. Es una configuración muy robusta que requiere un total de 18 pasos de conformar.
