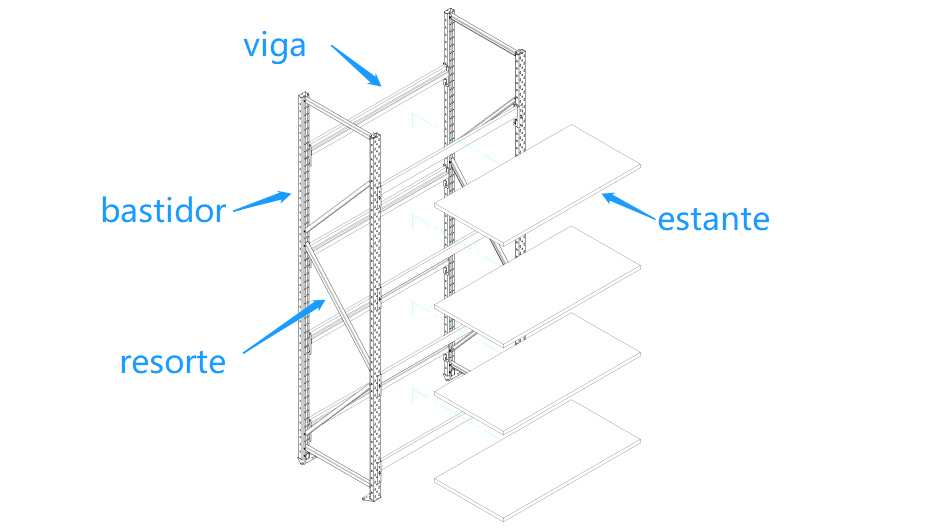

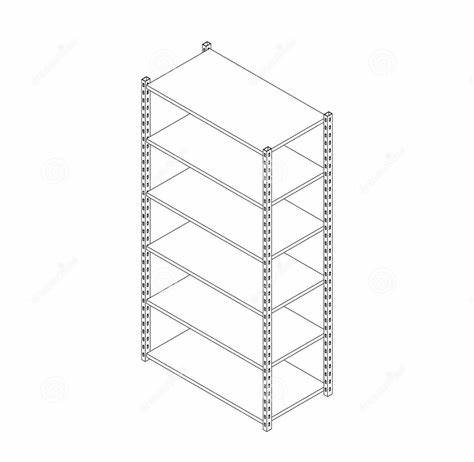

Es el estante de almacenamiento de carga ligera en el sistema de racks industriales. Tiene una vez de plegado en el proceso de conformación. El rango de espesor es 0.3-0.5mm. La materia prima es acero galvanizado.
Descripción de la máquina
La máquina conformadora para estantes de almacenamiento puede producir perfiles de charolas galvanizados de diferentes tamaños con una alta precisión. Controlamos bien la tolerancia de ±0.5mm. La velocidad de la línea es 3-4m/min. La materia prima es bobina de acero galvanizada que sirve para prevenir el óxido y la corrosión. Por regla general, los grosores de estante de racks ligeros son cal25, cal26, cal27, cal28, cal29, cal30.
En primer lugar, es un desbobinador integrado con aplanador que puede nivelar la bobina antes de conformar, lo que hace que tenga una forma muy buena.
La segunda parte de la línea es la prensa hidráulica sirve para perforar en dos lados de estantes. Es prensa separada que tiene una velocidad más rápida que prensa integrada con conformadora. Se usa servo alimentador para tener una precisión mejor en esta parte. Las posiciones de matrices se pueden ajustar por manivelas.
La perfiladora es de estructura de cantiléver, lo que puede mover para producir diferentes tamaños. Este cambio autorregulable se necesita el motor y el reductor. En este caso, totalmente hay 16 pasos para conformar.
En la parte final, se cumple el proceso de corte y plegado hidráulico. En vídeo podemos ver el modo de trabajo. Es muy sencillo y eficiente. Antes de cortar, a través del uso de encoder (de marca Omron), se controlará perfectamente la longitud.
Roladora para estante metálico de racks de carga ligera | ||
Item | Especificación | Configuración optional |
Materia prima : | A) Acero galvanizado | Espesor(MM): cal25, cal26, cal27, cal28, cal29, cal30 |
Fluencia : | ≤350 Mpa | |
Paso de formar | 14 pasos | * Según sus perfiles |
Desenrollador/portarollos : | Conjunto de desbobinador y aplanador | |
Sistema de prensa : | Corte hidráulico | |
Marca de motor principal : | KW Sino-Germany Brand | * Siemens (Opcional) |
Sistema de transmisión : | De cadena | * Cajas de engranajes |
Estructura de la máquina: | Cantilever | |
Modo de cambiar tamaño | Autorregulable | |
Material de los rodillos : | Acero #45 templado y cromado | |
Sistema de cizalla : | Hidráulica | |
Inversor : | Marca Delta | |

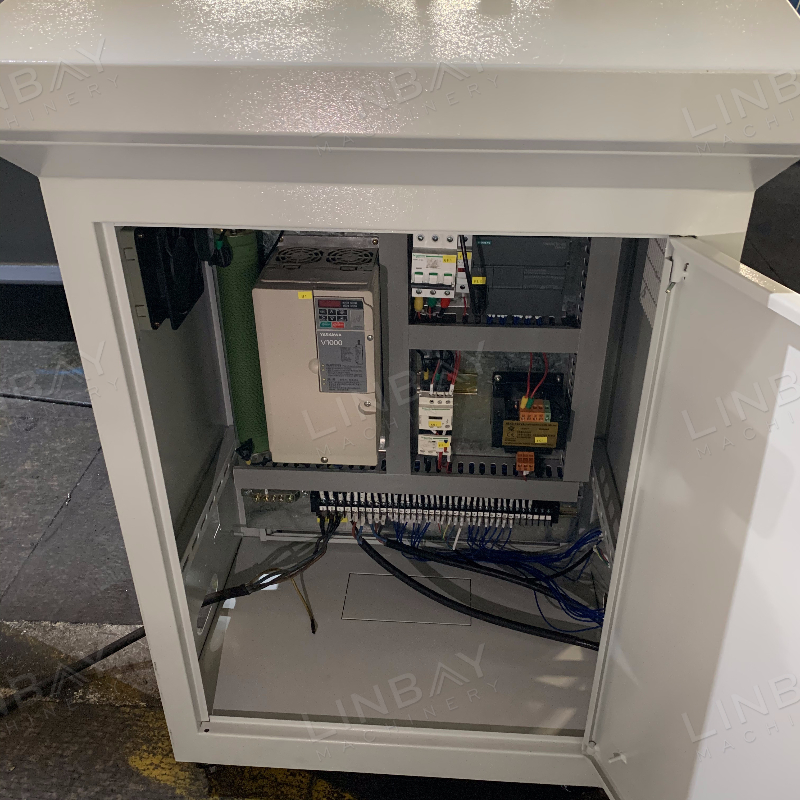

PLC : | Delta | * Siemens (opcional) |
HMI : | MCGS | * Siemens (Opcional) |
Lengua : | Español | |
Electricidad : | 380V 50Hz | * 440V / 220V 60Hz |
Color de la máquina : | Blanco | * O Según su requisito |
Dimensiones : | 22M*2M | 1*40 GP |

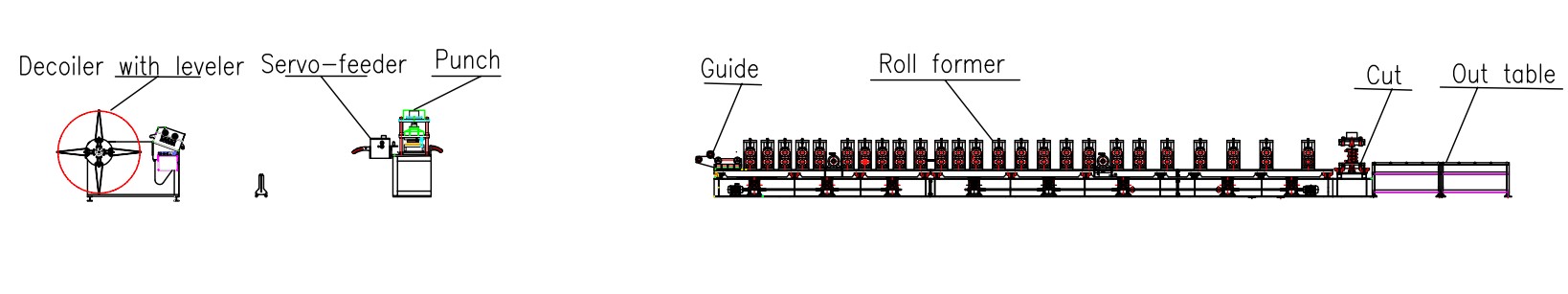

La línea de producción de estantes de carga cuenta con componentes como desbobinador integrado con aplanador, prensa hidráulica, conformadora, corte y plegado hidráulico, mesa de salida, grupo hidráulico, PLC control.
