Se trata de la máquina perfiladora que se utiliza para producir vigas escalonadas. Las vigas escalonadas son de calibre 16. Esta línea tiene unos componentes: desbobinador y aplanador con carro de carga, punzonadora, perfiladora, soldadura por láser y corte hidráulico en movimiento. La velocidad de esta línea es 7-8m/min. La diferencia entre este perfil y las vigas escalonadas normales es que el ángulo no es de 90 grados y el borde está ligeramente inclinado. Diseñamos punzones y rodillos de conformado según las necesidades del cliente.

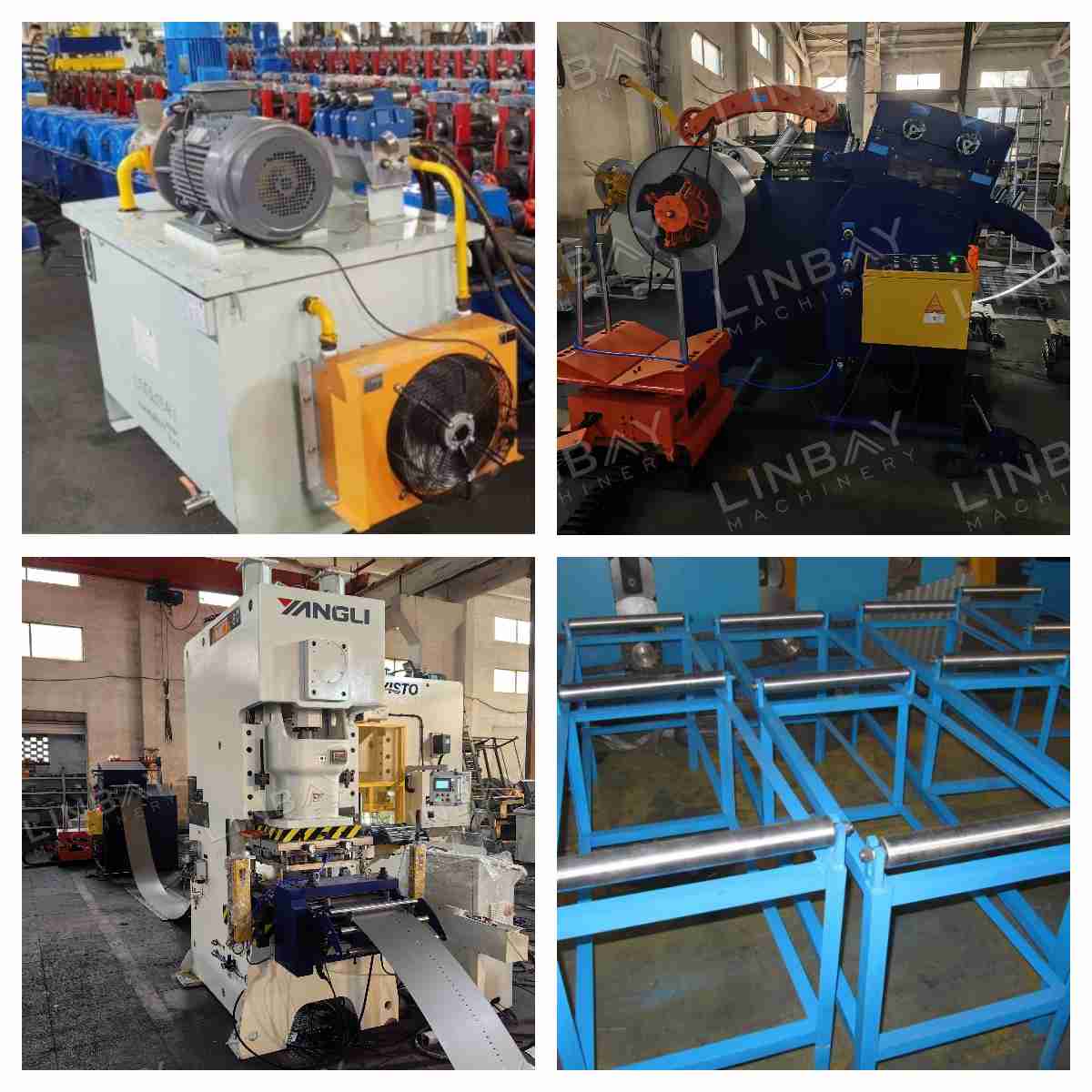

Mira, en primer lugar, tenemos el desbobinador y aplanador. Es un desbobinador de 3 toneladas. El brazo de presión se utiliza para sujetar la bobina de acero y evitar que salte y lastime a los trabajadores. Tiene un carro de carga, si no hay una grúa en su fábrica, le recomendamos que compre un carro de carga, para que la carga sea muy fácil. La estructura integrada del desbobinador y aplanador puede ahorrar espacio.
La siguiente es la parte de punzonadora. Se trata de una punzonadora de 80 toneladas. Yangli es una marca de renombre internacional con puntos de servicio postventa en Sudamérica. Para que los clientes no tengan que preocuparse por el servicio posventa. Dado que es necesario perforar agujeros densos, es más eficiente elegir una punzonadora que prensa hidráulica. Estos agujeros son para conectar al travesaño. El servo alimentador tiene alta velocidad de alimentación y puede garantizar una alimentación precisa. También hay muchas ruedas guía para garantizar la precisión de la posición de perforación. En esta parte, además de perforar agujeros, se perforará una muesca en la bobina de acero. Dado que la viga escalonada es un perfil cerrado, se producirá deformación debido al corte hidráulico si no hay muesca. Con la muesca y luego el corte hidráulico, el perfil puede conservar su forma original.
Hay un limitador entre la punzonadora y la máquina conformadora. Máquina conformadora conecta al límite superior. Si el acero toca el límite superior, significa que la velocidad de la conformadora es demasiado rápida y la conformadora dejará de funcionar. El límite inferior conecta al punzonadora. Si el acero toca el límite inferior, significa que la velocidad de la punzonadora es demasiado rápida y la punzonadora dejará de funcionar.
La parte principal: la perfiladora que se usa la estructura de hierro forjado accionada por cajas de engranajes. Es una configuración muy robusta. En total hay 28 pasos de conformar. Usamos rodillos, ejes y rodamientos de materia dura y de marca famosa. Todos los rodillos están procesados. Lo que prolongará vida útil. Hay seis pasos de conformado dispone de movimiento automático en ambos lados para poder ajustar diferentes alturas de perfiles. Los trabajadores solo necesitan ajustar la altura del perfil a producir a través del tablero, y la máquina se ajustará automáticamente. Todo el proceso es muy conveniente y rápido.

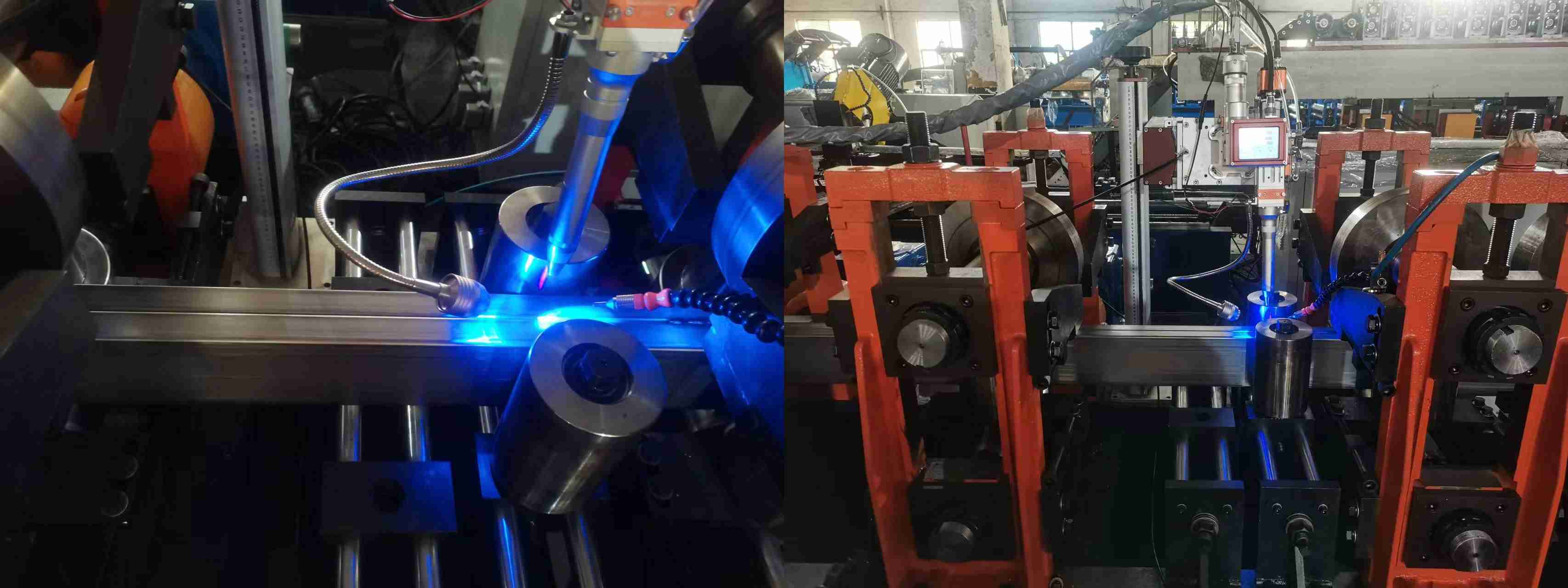

Después de formar, ingrese a la parte de soldadura láser. Utilizamos soldadura completa, por lo que no habrá cicatrices de soldadura en el perfil y la apariencia será más hermosa. La soldadura completa es más fuerte que la soldadura por puntos.
Finalmente, en la parte trasera es corte hidráulico en movimiento. El corte en movimiento significa que la conformadora no necesita detenerse durante el proceso de corte, lo que puede aumentar la velocidad de la línea. Se controlan la precisión por el encoder. Una vez detectado un error de longitud, pueden corregirlo a través del tablero del armario eléctrico. Los pasos operativos específicos se pueden ver en el manual de instrucciones.
Conformadora para vigas escalonadas (diseño estadounidense) | ||
Item | Configuración optional | |
Materia prima : | Acero galvanizado | Espesor(MM): 1.5mm/calibre16 |
Acero negro A50 | ||
Fluencia : | ≤300 Mpa | |
Velocidad de la línea | 7-8m/min | Dependiende de su longitud de corte |
Desbobinador y aplanador | Hidráulico | Con carro de carga |
Capacidad de carga de desbobinador | 3t | |
Número de rodillos de aplanador | 7 rodillos | |
Diámetro de rodillos de aplanador | 80mm | |
Potencia de servo motor | 3kw | |
Punzonadora | JH21-80 | Marca Yangli |
Forma de trabajo de punzonadora | Neumático | |
Velocidad de punzonadora | 50-70 veces/min | |
Materia prima de plantilla superior e inferior | A3 | |
Materia prima de molde | SKD-11 | 1 juego |
Potencia de motor de conformadora | 30kw | 5 años de garantía |
Potencia de motor de cambio de altura | 2*0.75kw | |
Sistema de transmisión : | Cajas de engranajes | |
Paso de formar | 28 pasos | * Según sus perfiles |
Estructura de la máquina: | Hierro forjado | |
Materia del eje | 40Cr | |
Material de los rodillos : | Cr12 | |
Diámetro del eje | φ80 mm | Cortar a medida |
Soldadora | 4kw | Tanque de enfriamiento |
Forma de corte | Corte hidráulico en movimiento | |
Potencia de servo motor | 3kw, Yaskawa | |
Potencia de motor hidráulico | 7.5kw | |
Ancho de pérdidas | 10mm | |
Materia prima de cuchillas | SKD11 | 1 juego |
Potencia del motor de corte | 4kw | Ofrecido por el grupo hidráulico |
Marca de encoder | Omron | |
Tolerancia de longitud | ≤+/- 0.5mm | |
Longitud de la mesa de salida | 4m | |
Inversor : | Marca Yaskawa | |
PLC : | Marca Siemens | |
HMI : | Marca MCGS | |
Lengua : | Inglés | O español |
Electricidad : | 480V 60Hz 3Ph | * O Según su requisito |
Color de la máquina : | Azul y naranja | * O Según su requisito |
Entrega : | 120 Días | |
Contenedor | 1*20GP+2*40GP | |
Peso total | 45ton | |
Dimensiones : | 30m (L)*2m (W) |
