Mediante el cambio autorregulable, esta roladora tiene la función de producir vigas escalonadas con alturas diferentes. El rango de altura es 3''-6 1/4''. (Los lados otros no cambian.) El espesor de vigas escalonadas suele ser calibre14 y calibre 16 (es decir, 1.5mm-2mm).
Descripción de la máquina
La máquina roladora de vigas escalonadas/vigas tipo L puede producir perfiles galvanizados de diferentes alturas. La velocidad de esta línea es 4-5m/min. La materia prima es bobina de acero galvanizada que sirve para prevenir el óxido y la corrosión. Por regla general, los grosores son calibre14 y calibre15.

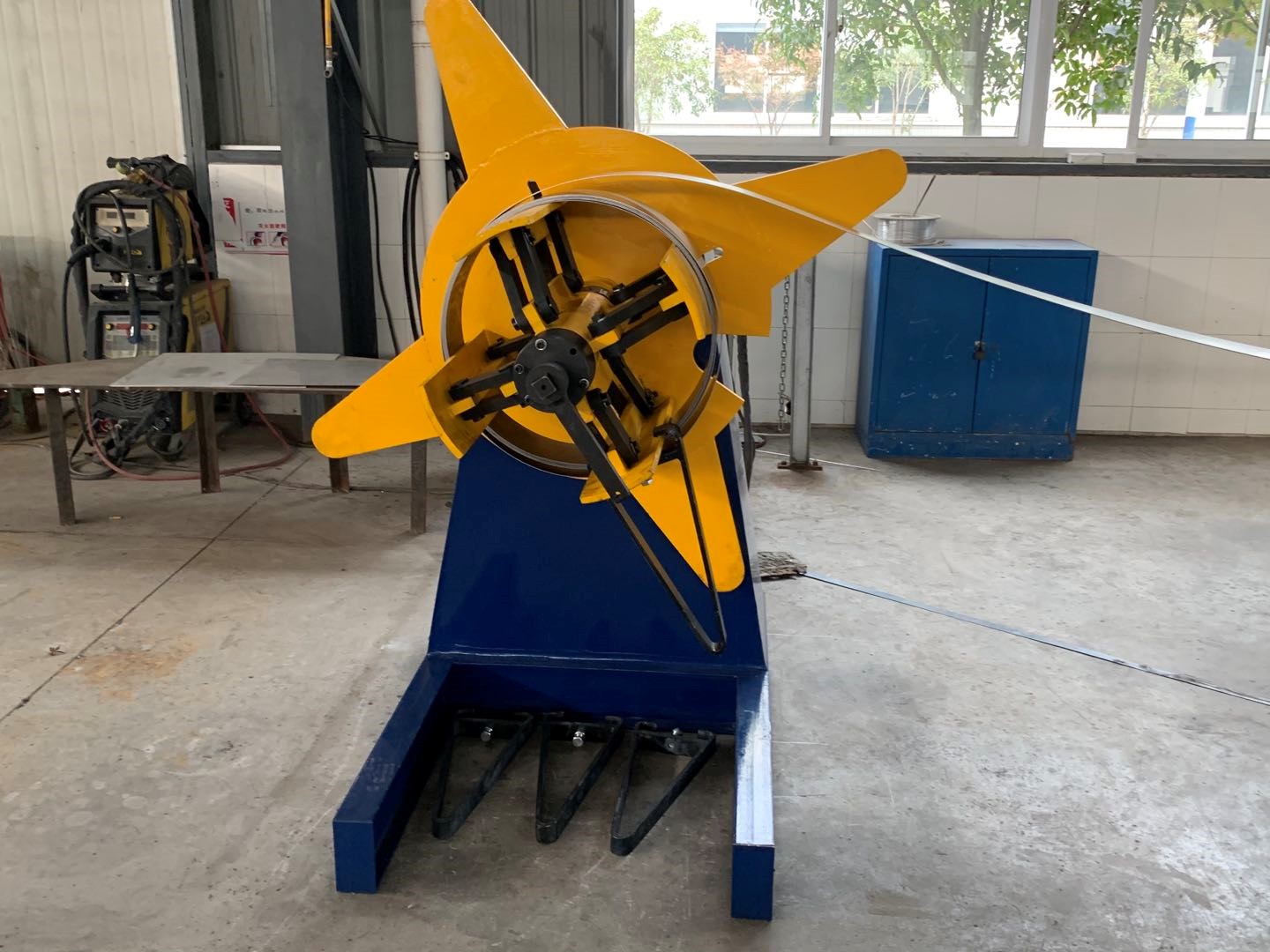

Después del desbobinador manual y el aplanador, con la parte autorregulable, los clientes pueden fabricar vigas escalonadas de diferentes alturas. La instalación de cambio autorregulable se aplica en dos lados, así que en ambos lados se pueden mover. El cliente solo necesita ingresar la altura requerida en el tablero, hacer clic en "Confirmar", y la máquina se desplazará automáticamente a la posición ingresada. Todo el proceso no tomará más de una hora.
En cuanto a la parte principal de la línea , la roladora, cabe señalar que se caracteriza por la estructura de panel y el sistema de cadena. Utilizamos el software Copra para simular los efectos de conformado y finalmente obtenemos 26 pasos óptimas de conformado. Cuando el grosor está dentro de un rango de 2 mm, por razones económicas, recomendamos una estructura de cadena y panel (esta máquina). Si se trata de calibre 12 y se necesita una línea de producción de alta velocidad de hasta 8 metros por minuto, ofrecemos otra configuración: estructura de cajas engranajes e hierro forjado.

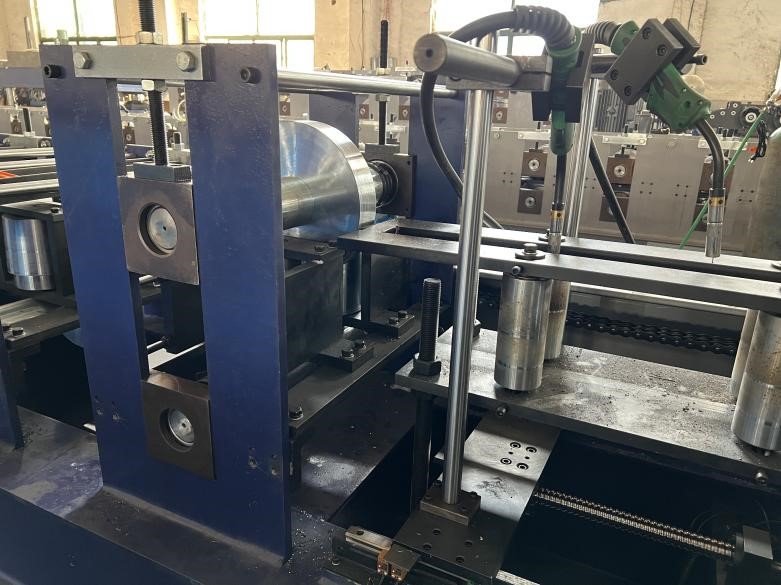

La máquina soldadora es de tipo en movimiento, la conformadora y la soldadora trabajan al mismo tiempo. La utilización de la soldadora de seguimiento puede aumentar la velocidad de producción de toda la línea. Si hay paradas frecuentes, la velocidad de la línea podría caer por debajo de 3 m/min y también se podría acortar la vida útil del motor. Se trata de soldadora por puntos. Si el cliente requiere una soldadura completa, ofrecemos una solución con una máquina de soldadura láser. Con la línea de producción equipada con la máquina de soldadura láser, la velocidad también se incrementará a 6-7 metros por minuto.
En la parte trasera es corte con disco en movimiento, lo que levanta la velocidad de la línea. Debido a que las vigas escalonadas tienen la forma cerrada, usamos corte con disco para mantener una forma bien. Tenemos sistema de lubricación para prevenir la dispersión de chispas. Usamos encoder para controlar la longitud. Cuando el encoder mide la longitud ingresada por el cliente en la pantalla, la máquina se detiene automáticamente y realiza el proceso de corte. Controlamos bien la tolerancia de ±0.5mm/3m.

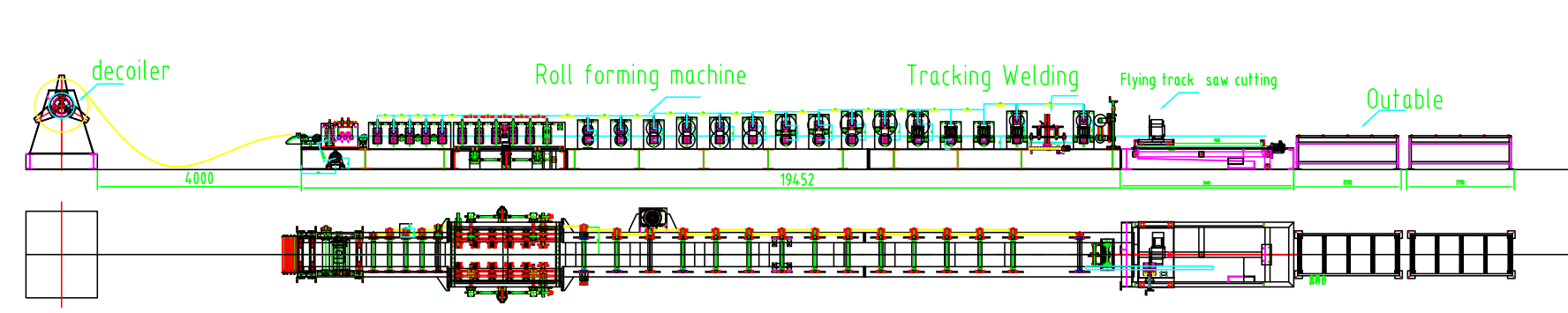

Flujo Físico

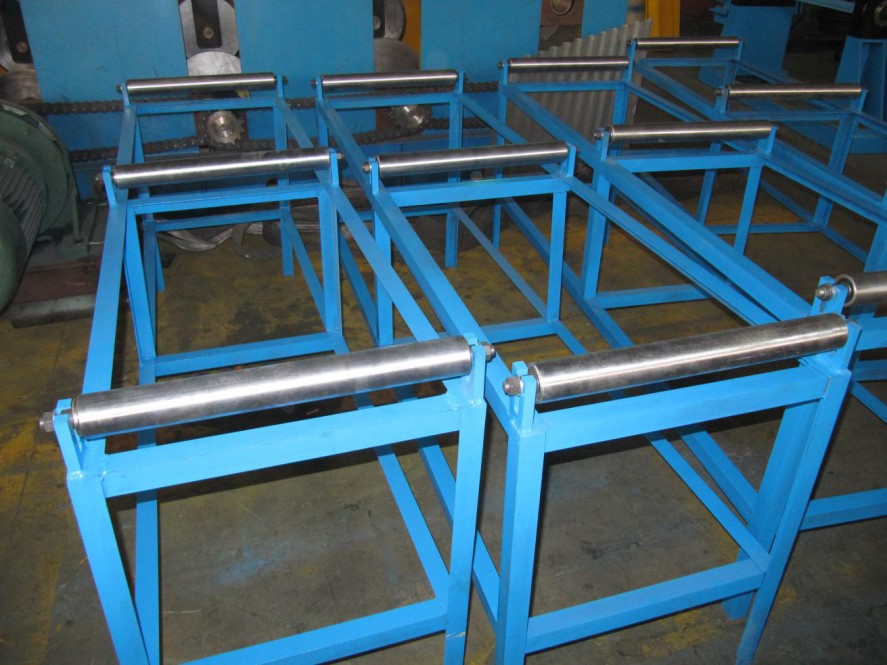

La línea de producción de vigas escalonadas cuenta con componentes como desbobinador manual de 3 toneladas, aplanador, conformadora, soldadora en movimiento, corte con disco en movimiento, mesas de salida y PLC control.
Roladora para vigas escalonadas | ||
Item | Especificación | Configuración opcional |
Materia prima : | A) Acero en caliente A-36, A-50, G50 | Espesor (MM): cal14, cal16 |
B) Acero en frío | ||
Fluencia : | ≤425 Mpa | |
Paso de formar | 26 pasos | * Según sus perfiles |
Desenrollador/portarollos : | Desenrollador manual | * Desenrollador hiráulico (Opcional) |
Marca de motor principal : | Siemens | 22kw |
Sistema de transmisión : | De cadena | |
Estructura de la máquina: | Panel | |
Material de los rodillos : | GCr15, dureza de enfriamiento | |
Máquina soldadora | En movimiento | |
Sistema de corte : | Corte con disco en movimiento | |
Inversor : | Marca Delta | |
PLC : | Marca XINJIE | * Siemens (opcional) |
HMI : | Marca XIBJIE | * Siemens (Opcional) |
Lengua : | Español | |
Velocidad de línea | 4-5m/min | |
Electricidad : | 380V 50Hz | * 440V / 220V 60Hz |
Color de la máquina : | Azul y amarillo | * O Según su requisito |
Entrega : | 100 Días | |
Dimensiones : | 16m*2m*1.8m | 1*20 GP+1*40GP |
