Esta máquina de dos filas produce perfiles para estanterías livianas. Estos perfiles se ensamblan mediante tornillos, y puede ver el método de ensamblaje en el video en la página web. Un tipo de perfil se llama "ángulo" o "columna"; otro tipo de perfil es "resorte". El grosor del perfil es de 1,2 mm, y el material puede ser acero galvanizado o con acero negro. La velocidad de la línea puede alcanzar los 6-8 m/min. El proceso de la línea de producción incluye una máquina integrada de desbobinador y aplanador, servo alimentador, prensa hidráulica para perforación, conformadora, corte hidráulico y mesa de salida.

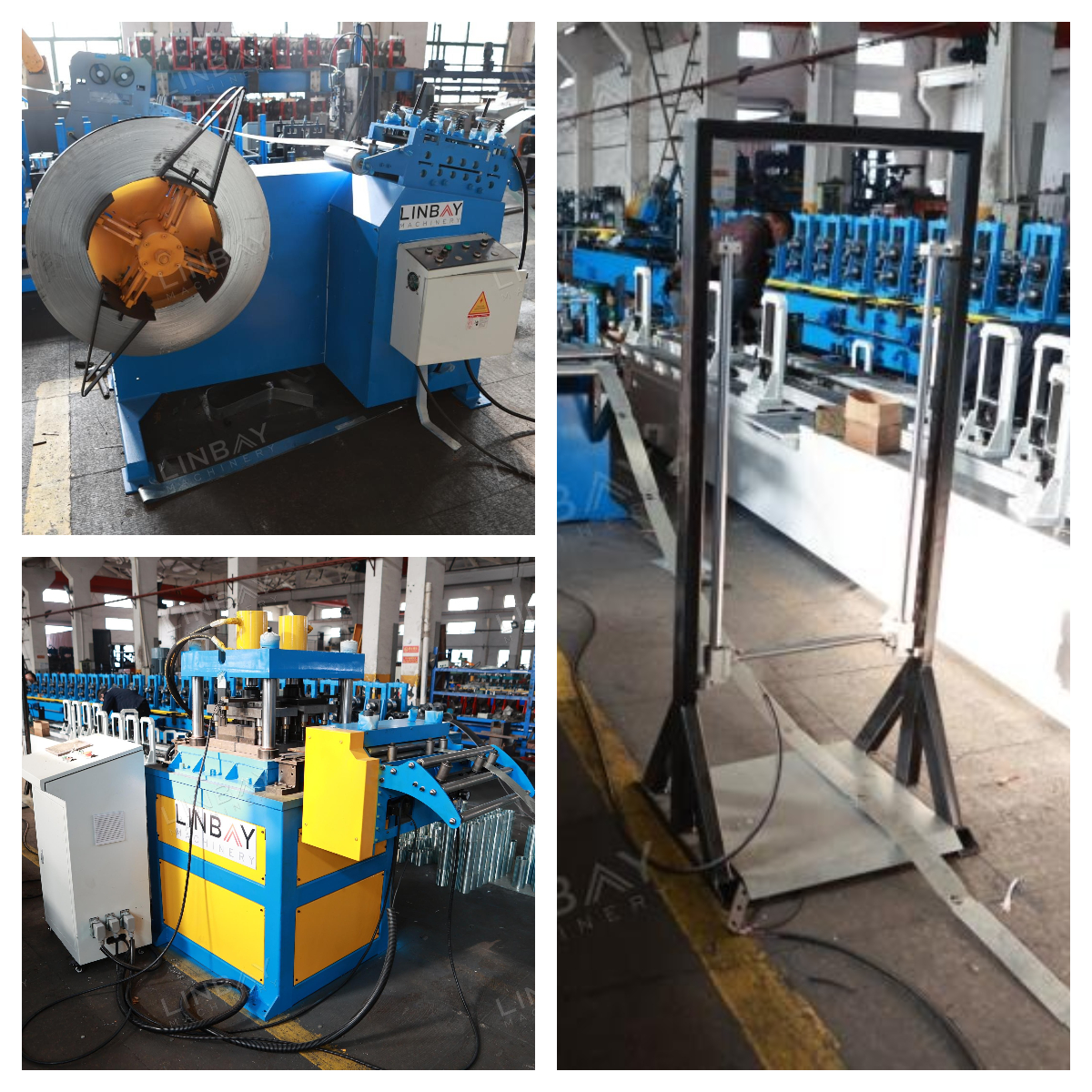

Al inicio de la línea se encuentra una máquina integrada de desbobinador y aplanador, que, en comparación con desbobinador y aplanador independientes, ahorra espacio. Después del aplanador, la bobina de acero entra en la prensa hidráulica en un estado más buena.

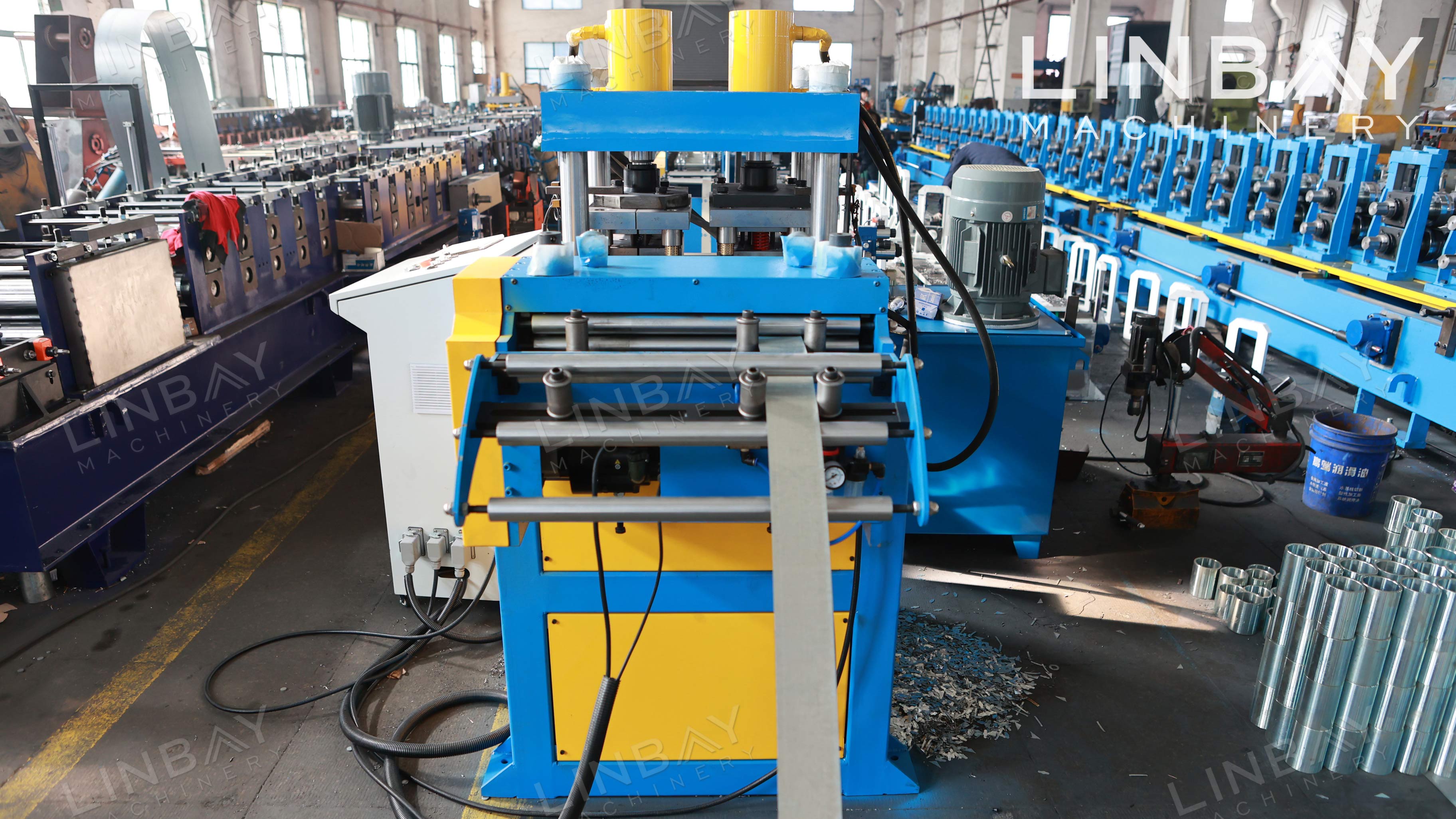

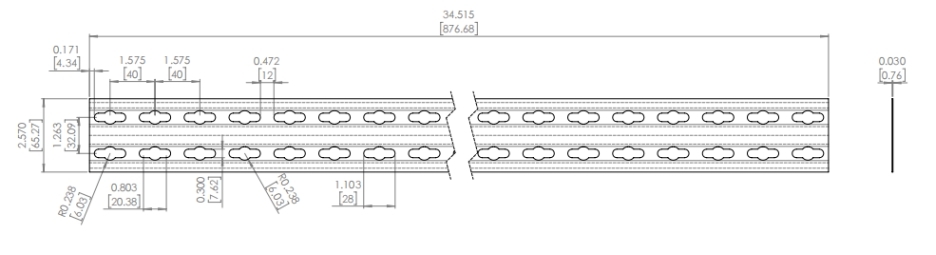

En la prensa hidráulica, también hemos instalado un servo alimentador para garantizar la precisión y eficiencia del punzonado. Debido a que es una máquina de doble filas, hay dos juegos de matrices para el punzonado. Para producir un tipo de perfil, simplemente alimente la estación de punzonado correspondiente e ingrese los números y comandos en el tablero. El cliente no necesita cambiar los moldes manualmente, lo que ahorra tiempo.

Entre la prensa y la conformadora hay un limitador con límites superior e inferior. El sensor superior se conecta a la conformadora, mientras que el sensor inferior se conecta a la prensa. El sensor superior se utiliza para proteger la máquina, y el sensor inferior se utiliza para sincronizar la velocidad de las dos máquinas.

La conformadora tiene una estructura de panel y transmisión de cadenas, con dos juegos de rodillos correspondientes a dos tipos de perfiles. Cada tipo de perfil requiere 12 pasos de conformado. Los rodillos que utilizamos están cromados para aumentar la vida útil. Es importante tener en cuenta que, aunque es una máquina de doble filas, solo puede producir un tipo de perfil a la vez, no simultáneamente.

La parte de corte final también tiene dos juegos de cuchillas correspondientes a dos tipos de moldes. Utilizamos encoder de Koyo para medir la longitud y garantizar la precisión del corte.

Antes de exportar nuestras máquinas, realizamos una puesta a punto paciente y rigurosa para garantizar que puedan producir perfiles que satisfagan las necesidades del cliente. Además, proporcionamos videos de instalación y manuales de uso para asegurar que los trabajadores puedan realizar la producción fácilmente.
